脂肪族聚氨酯丙烯酸面漆是一种双组分高性能涂料，专为户外高端装饰与长效防护设计。它以脂肪族异氰酸酯为固化剂，配合高级丙烯酸树脂，提供卓越的保光保色性与耐候性。本文结合15年现场施工经验与最新国标，详解其性能、施工要点与选材依据。

产品性能与核心技术参数

该面漆由脂肪族异氰酸酯组分（固化剂）与羟基组分（含丙烯酸树脂、颜料、助剂及溶剂）组成，按4:1重量比混合后自干成膜。其核心优势在于漆膜饱满、硬度高且耐紫外线老化。

按GB/T 22374-2018《地坪涂装材料》及HG/T 2454-2014《聚氨酯涂料》标准，实测参数如下：铅笔硬度≥HB（约2H），附着力≤1级（划格法），耐人工加速老化800h后光泽度保持率≥80%，粉化度≤1级。耐水性（40℃浸泡）240h无起泡，耐汽油性（93#汽油）24h无变化。

经验上来说，该涂料在户外钢构、工程机械及交通运输工具上表现稳定，尤其适合沿海高湿或强紫外线环境。以某港口起重机涂装工程为例，5年跟踪检查未出现明显失光或粉化。

施工工艺与关键控制参数

施工前必须确认基面：无油、无尘、无酸碱性污染物，含水率≤6%（混凝土基面）或露点温度以上3℃（金属基面）。若旧涂层固化超过7天，需用砂纸打磨拉毛。

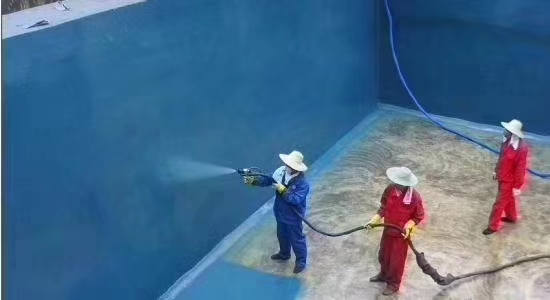

混合后适用期（25℃）为8小时，超过时限的涂料不得使用。推荐施工方式包括：无气喷涂（稀释率0-15%，喷嘴0.38-0.53mm，压力15-20MPa）、空气喷涂（稀释率20-50%，喷嘴1.5-2.0mm，压力0.3-0.5MPa）、滚涂/刷涂（稀释率0-20%）。

干膜厚度控制在40-60μm/道，采用“湿碰湿”工艺时，间隔时间≤30分钟（25℃）。涂装后24小时表干，7天完全固化，期间相对湿度须≤85%，避免水汽导致漆膜发白或附着力下降。

配套体系与底材处理标准

该面漆可与多种底漆配套，推荐体系为：富锌环氧防锈底漆（干膜40μm）+ 云铁环氧中间漆（干膜60μm）+ 脂肪族聚氨酯面漆（干膜50μm）。按GB/T 50393-2017《钢结构防腐蚀涂装技术规程》要求，总干膜厚度≥150μm。

对于旧涂层翻新，需做拉拔测试，附着力≥5MPa（按GB/T 5210-2006）。若底材为镀锌件，需先涂磷化底漆或专用过渡漆，避免聚氨酯与锌层反应导致剥落。

实际操作中，常见问题包括：漆膜橘皮（稀释剂挥发过快，调整稀释率或换用慢干稀释剂）、针孔（基面温度过高或涂层过厚，分次薄涂）。

储存、运输与安全注意事项

涂料组分应密封存放于阴凉、干燥、通风处，远离火源与强氧化剂。储存温度5-35℃，保质期：涂料组分12个月，固化剂6个月（超过期限需做小样试验确认性能）。

施工人员须佩戴防毒面具、护目镜及防化手套，避免皮肤接触。现场严禁吸烟或明火作业，按GB 14443-2007《涂装作业安全规程》配备灭火器材。废弃涂料及容器按当地环保法规处置，严禁倒入下水道。

涂装后7天内避免重物冲击或化学介质接触，完全固化后方可投入使用。若需在低温（＜10℃）或高湿（＞85%）环境下施工，必须选用专用低温固化剂并延长养护时间。
