在桥梁支座灌浆或设备基础二次灌浆时，你真正需要的是能在24小时内达到40MPa以上抗压强度、且不产生收缩裂缝的水泥基灌浆料。这种材料通过精选级配骨料和复合外加剂，解决了普通混凝土在狭窄空间无法振捣密实、后期沉降开裂的痛点。

水泥基灌浆料到底是什么材料

从材料组成上看，它是以水泥为胶凝材料，配合高流态外加剂、膨胀组分和特定粒径的骨料（通常为0.5-4.75mm）预拌而成的干混砂浆。与普通混凝土最大的区别在于，它不需要振捣就能依靠自重流动填充，流动度控制在270-320mm（按GB/T 50448-2015标准检测）。

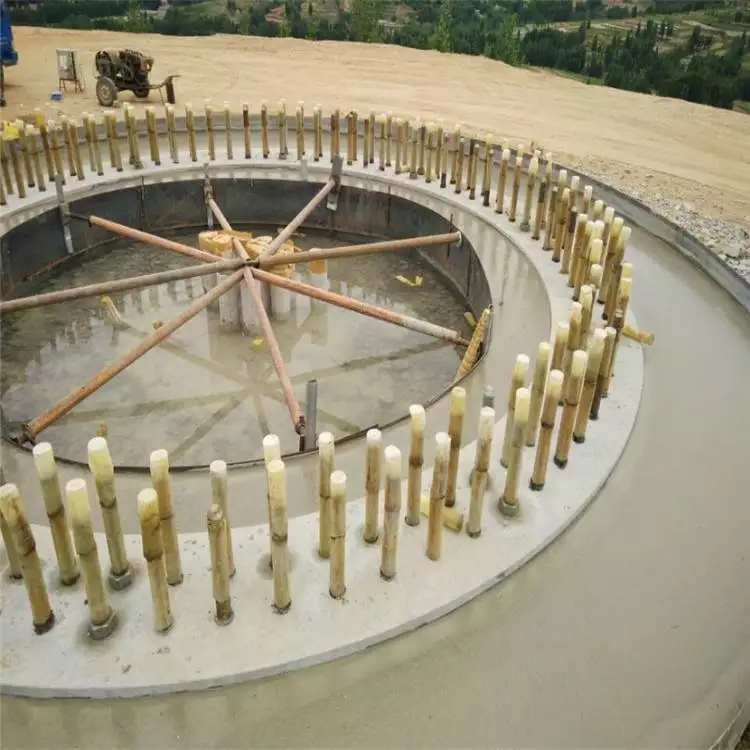

实际操作中，我们常用它来处理设备底座与基础之间的空隙，或者加固柱脚、地脚螺栓等部位。以某桥梁支座灌浆项目为例，支座底板下间隙仅3-5cm，普通混凝土根本没法施工，换成水泥基灌浆料后，直接自流灌入，24小时后就能承受支座传递的荷载。

需要特别注意，市场上有些产品标称“高强无收缩”，但实际检测时膨胀率可能不稳定。国标GB/T 50448-2015要求竖向膨胀率在0.02%-0.5%之间，这个范围既能补偿塑性收缩，又不会因膨胀过大顶裂结构。

为什么工程现场必须用它

最直接的原因是传统细石混凝土在狭窄空间里无法保证密实度。我们做过对比试验：在20mm宽的缝隙中浇筑C40细石混凝土，即使使用小型振捣棒，内部仍然有15%以上的空洞率，而水泥基灌浆料的自流平特性可以让密实度达到98%以上。

另一个关键点是早期强度发展。以冬季施工为例，气温5℃时，普通混凝土3天强度可能还不到设计值的30%，而选用早强型水泥基灌浆料，同样温度下1天抗压强度就能达到25MPa以上。这直接决定了设备能否按时调试投产。

从耐久性角度看，它的膨胀组分能补偿水泥水化过程中的化学收缩和自收缩。我们跟踪过一个化工厂的压缩机基础，使用5年后取芯检测，芯样与基础结合面没有发现裂缝，而旁边用普通砂浆修补的部位已经出现了环形裂纹。

施工时这几步做不对等于白干

第一步是基层处理。很多人忽略了这个细节，直接往有油污或浮灰的表面上灌浆。正确做法是先用凿毛机把混凝土基础表面打出粗糙面，再用高压水枪冲洗干净，最后保持24小时湿润。经验上来说，基层吸水率太高时，需要提前6小时浇水，但灌浆前要把明水吹掉。

搅拌环节最容易出问题。有些施工队为了图快，一次性把整袋料倒进搅拌桶，结果底部还有干粉就急着灌。正确流程是先加80%的水（按产品说明书推荐用水量），边搅拌边加料，最后根据稠度调整剩余水量。强制式搅拌机搅拌3分钟，手电钻搅拌棒要搅拌5分钟以上，直到浆体没有颗粒感。

灌浆时要从一侧连续注入，让浆体自然推着空气走。以某设备基础灌浆为例，长6米宽2米的区域，我们在中间设了一个导流槽，分两路同时灌，避免了气泡被封闭在中间。灌完后半小时内用抹子压光一次，能减少表面塑性裂缝。

养护温度和时间直接影响最终强度

养护温度低于5℃时，水化反应几乎停滞。冬季施工必须用温水拌合（30-40℃），灌浆后立即覆盖保温被，并在24小时内保持环境温度不低于10℃。我们实测过，5℃条件下养护的试件，28天强度比标准养护（20℃）低了20%以上。

夏季施工则要防失水。气温超过30℃时，浆体表面水分蒸发速度比水化速度快，容易产生干缩裂缝。这时灌浆后2小时就要覆盖湿麻袋，并每隔4小时洒水一次，持续养护7天。以某电厂汽轮机基础灌浆为例，7月份施工时我们搭了遮阳棚，还用了缓凝型灌浆料，才保证了最终强度达到65MPa。

养护时间不能少于7天，重要结构建议养护14天。很多施工队灌完浆第二天就拆模上荷载，结果后期强度发展不足。实际案例中，某设备基础养护3天就安装设备，运行半年后灌浆层出现了明显下沉，最后不得不返工。

一个桥梁支座灌浆的真实教训

2019年西南某高速桥梁支座更换项目，施工队用了某品牌灌浆料，当时检测流动度合格，但没注意到环境温度只有2℃。他们按常规用水量搅拌，灌浆后也没有保温措施。结果3天后拆模，发现灌浆层表面起皮，敲击有空鼓声。取芯检测发现，内部强度只有18MPa，远低于设计要求的50MPa。

后来我们介入处理，重新凿除不合格的灌浆层，用温水拌合早强型水泥基灌浆料，灌浆后覆盖电热毯保温，保持环境温度15℃以上。72小时后取芯检测，强度达到42MPa，7天强度达到56MPa。这个案例说明，材料性能再好，施工条件控制不好照样出问题。

从成本角度算账，返工的人工费、材料费加上工期延误损失，是正常施工费用的3倍以上。所以我的建议是：施工前先做小样试验，按现场实际温度、用水量搅拌，检测流动度和试块强度，确认没问题再大面积施工。这个步骤花不了半天时间，但能避免后续大麻烦。
