刚浇筑的混凝土地面出现细小裂纹，很多人第一反应是“质量事故”。其实，这类宽度在0.2mm以下的混凝土地面细小裂纹，绝大多数属于塑性收缩或干燥收缩引起的非结构性裂缝。处理的关键不在于“堵”，而在于判断裂纹是否继续发展，并选择正确的封闭或修复工艺。下面我结合现场经验和现行规范，把这事说透。

先分清裂纹性质：是“皮外伤”还是“骨裂”

处理前必须拿裂缝测宽仪量一下。宽度小于0.2mm、深度不超过混凝土保护层的裂纹，通常只是表面失水过快导致的塑性裂纹。以某厂房地坪施工为例，夏季中午浇筑后没及时覆盖，两小时内就出现了大量网状细纹，这就是典型的“皮外伤”。

如果裂纹宽度在0.2mm到0.5mm之间，且用凿子轻敲边缘没有空鼓声，那多半是干燥收缩引起的。这类裂纹虽然看着吓人，但只要不贯穿，对结构承载力基本没影响。我处理过最典型的案例是某物流仓库的地面，裂纹长达3米，但深度只有5毫米，最后用渗透型材料一次搞定。

实际操作中，有个简单判断方法：往裂纹上倒点水。如果水很快渗下去，说明裂纹是通的，需要深处理；如果水珠浮在表面，那只是表层微裂，用表面封闭剂就能解决。

宽度0.2mm以下的细纹：渗透封闭最省事

对于这类混凝土地面细小裂纹，最推荐的做法是用渗透型密封固化剂。按GB/T 50448-2015《水泥基灌浆材料应用技术规范》的思路，这种处理方式属于“表面增强封闭”，能渗入裂纹内部3-5mm，与水泥水化产物反应生成硅酸钙凝胶，把裂纹从内部填实。

施工步骤很简单：地面清理干净后，用喷雾器均匀喷涂固化剂，保持表面湿润30分钟，让材料充分渗透。等表面干燥后，再用打磨机配300目树脂磨片轻抛一遍。以我参与的一个地下车库项目为例，2000平米的地面，两个工人一天就干完了，养护3天后表面硬度从4.5MPa提升到6.8MPa。

这里有个关键参数：环境温度低于5℃时不要施工，因为固化反应速度会大幅降低。另外，如果地面有油污，必须先用火碱清洗，否则渗透效果会打折扣。

宽度0.2-0.5mm的裂纹：开槽灌浆是正解

当裂纹宽度超过0.2mm，简单的表面封闭就不够用了。这时候需要沿裂纹走向开一个V型槽，槽深约10-15mm、上口宽5-8mm，目的是为灌浆材料提供足够的粘结空间。按JGJ/T 317-2014《混凝土裂缝修补技术规程》的要求，开槽后必须用高压空气吹净粉尘，再用丙酮擦拭一遍。

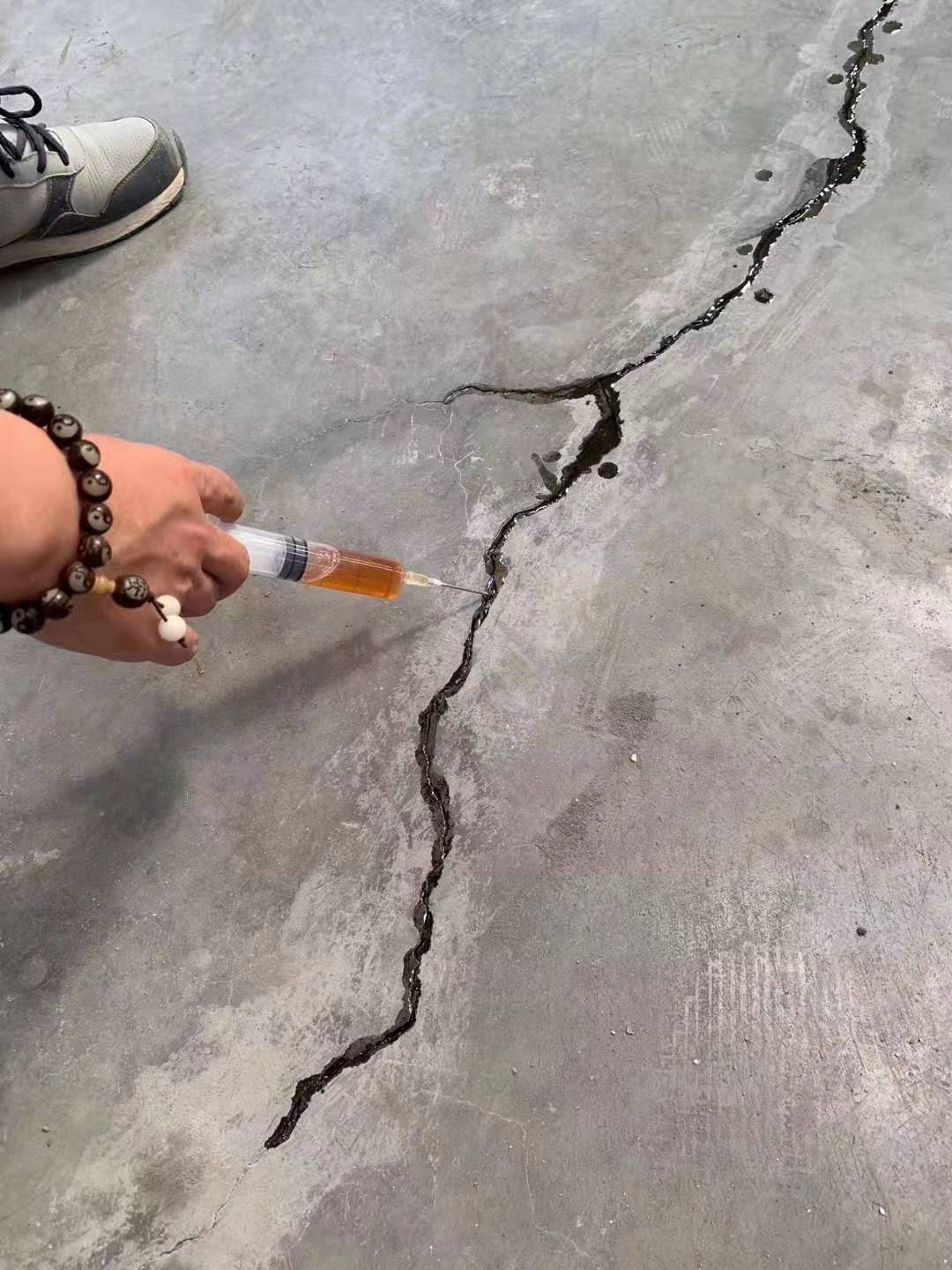

灌浆材料我推荐用低粘度改性环氧树脂，它的抗拉强度能达到5MPa以上，而且收缩率小于0.1%。以某桥梁支座灌浆项目为例，当时支座垫石出现了多条0.3mm的温缩裂纹，我们用压力注浆机把环氧树脂压入V型槽，压力控制在0.2-0.4MPa，直到槽口有浆液溢出为止。24小时后取样检测，粘结强度达到了C40混凝土本体强度的85%。

实际操作中要注意：环氧树脂的配比必须精确，A组分和B组分的误差不能超过2%。我见过一个施工队凭感觉配比，结果固化后表面发黏，一踩就起皮，最后只能返工。

养护不到位是细纹的“罪魁祸首”

处理完裂纹后，很多人以为就完事了。其实，预防新裂纹比修复旧裂纹更重要。混凝土的收缩主要发生在前7天，尤其是头24小时。按GB 50204-2015《混凝土结构工程施工质量验收规范》的要求，地面浇筑后应在12小时内覆盖保湿，养护时间不少于7天。

以我经历过的一个项目为例，某化工厂地面浇筑后，工人为了赶工期，第二天就拆了薄膜开始走人，结果第三天就出现了大量细纹。后来我们要求重新覆盖土工布，每天洒水3次，连续养护14天，裂纹再没出现过。数据上，充分养护的混凝土表面收缩率能控制在0.02%以内，而养护不足的往往超过0.05%。

经验上来说，夏季施工时最好选在下午4点后浇筑，避开中午高温时段。如果条件允许，在混凝土初凝前用抹光机再收一次面，能有效减少塑性裂纹的产生。

一个真实案例：从裂纹到“零缺陷”的修复过程

去年我处理过一个典型的项目：某食品加工车间地面，C30混凝土，面积5000平米，浇筑后第三天出现了大量宽度0.1-0.3mm的网状细纹。业主很紧张，担心影响后续环氧地坪的施工。我们进场后，先用裂缝测宽仪全面普查，发现80%的裂纹宽度小于0.2mm，只有局部区域达到0.3mm。

针对小于0.2mm的裂纹，我们用了渗透型固化剂，喷涂后打磨，表面硬度从4.2MPa提升到7.1MPa。对于0.3mm的裂纹，我们开V型槽后灌注改性环氧树脂，48小时后打磨平整。整个修复过程用了5天，完成后用回弹仪检测，所有修复区域的强度都达到了C30设计值的95%以上。

最后业主请了第三方检测机构做拉拔试验，结果修复界面的粘结强度达到了2.8MPa，远超国标要求的1.5MPa。这个案例说明，只要方法对路，混凝土地面细小裂纹完全能处理到“零缺陷”状态，不会影响后续使用。
