桥梁伸缩缝材料的选择直接决定了桥面行车安全和结构耐久性。简单来说，目前工程上常用的桥梁伸缩缝材主要包括橡胶类、钢制类、填充式以及模数式四大类，每种材料对应不同的位移量和工况要求。

伸缩缝材料分哪几类，各自用在什么场合

从结构形式上看，最常用的是模数式伸缩缝，它由型钢和橡胶密封带组合而成，适用于位移量在80mm到1200mm之间的桥梁。这类材料在高速公路和城市快速路上应用最广，比如G25长深高速改扩建项目中，就大量采用了160型模数式伸缩缝。

另一种常见的是对接式伸缩缝，也叫切缝式或浅埋式，主要材料是橡胶条或钢板，适用于位移量小于40mm的中小桥。它的施工速度快，但耐久性相对弱一些。实际操作中，我建议在车流量大的主干道上谨慎使用这种类型。

还有一种是填充式伸缩缝，使用改性沥青或聚氨酯类材料填充，适用于位移量极小的桥梁维修。以我参与过的某跨径20米的简支梁桥为例，采用聚氨酯填充后，两年内没有出现开裂问题，但前提是施工时环境温度必须控制在15℃至25℃之间。

为什么材料选择要按位移量和桥型来定

材料选不对，伸缩缝几个月就坏了。根据《公路桥梁伸缩装置通用技术条件》（JT/T 327-2016）的规定，伸缩缝的位移量必须与桥梁的伸缩量计算值匹配，并留有1.2倍的安全系数。比如一座跨径40米的连续梁桥，温度变化引起的伸缩量约为50mm，那么选用的伸缩缝材料必须能承受至少60mm的位移。

从受力角度看，钢制伸缩缝的承载能力远高于橡胶类。钢材的抗拉强度一般在370MPa以上，而橡胶密封带的拉伸强度只有15MPa左右。但钢制材料对施工精度要求高，如果安装时预埋钢筋定位偏差超过5mm，后期就容易出现异响和跳车。

经验上来说，在沿海高盐雾地区，橡胶材料的耐老化性能比钢材更关键。某跨海大桥项目曾因选用普通氯丁橡胶，两年后出现龟裂，后来改用三元乙丙橡胶（EPDM），使用寿命明显延长。所以材料选择不仅要看力学性能，还得考虑环境腐蚀因素。

施工安装时有哪些关键参数必须盯住

安装伸缩缝最怕的是混凝土浇筑不密实。根据《混凝土结构工程施工质量验收规范》（GB 50204-2015），伸缩缝槽口内的C50钢纤维混凝土必须一次浇筑完成，振捣时间控制在20秒至30秒之间，避免过振导致离析。养护时间不能少于7天，期间严禁车辆通行。

另一个容易被忽视的参数是安装温度。钢制伸缩缝的锁定温度必须与当地年平均气温接近，偏差超过5℃就会导致缝宽变化异常。以北方地区为例，锁定温度宜取10℃至15℃，而南方地区则宜取20℃至25℃。实际操作中，我要求施工队必须用红外测温仪实测梁端温度，而不是看天气预报。

焊接质量也是关键点。型钢对接焊缝的强度不得低于母材强度的90%，焊后要打磨平整，高差控制在1mm以内。某次项目验收时，我们发现焊缝处有气孔，返工后重新做探伤检测才合格。这个细节直接影响到车辆通行的平顺性。

日常养护和更换的注意事项

伸缩缝的养护重点在清理。橡胶密封带内如果卡入石子或杂物，会加速橡胶磨损。建议每季度用高压水枪冲洗一次，同时检查密封带是否脱出。如果发现密封带局部破损，可以用冷硫化修补胶进行临时处理，但整体更换周期一般在8至10年。

钢制伸缩缝的螺栓松动是常见问题。按照《公路桥涵养护规范》（JTG 5120-2021）的要求，每半年要检查一次锚固螺栓的扭矩，松动超过10%的要重新紧固。如果螺栓锈蚀严重，必须更换不锈钢材质，否则会引发整体结构松动。

以某高速路段为例，运营5年后发现伸缩缝两侧的混凝土出现啃边现象，原因是车辆冲击力过大。后来采用高强聚合物砂浆修补，28天抗压强度达到60MPa以上，问题才解决。这个案例说明，材料养护不能只看伸缩缝本身，还得关注连接部位的混凝土状态。

从实际工程案例看材料选择的教训

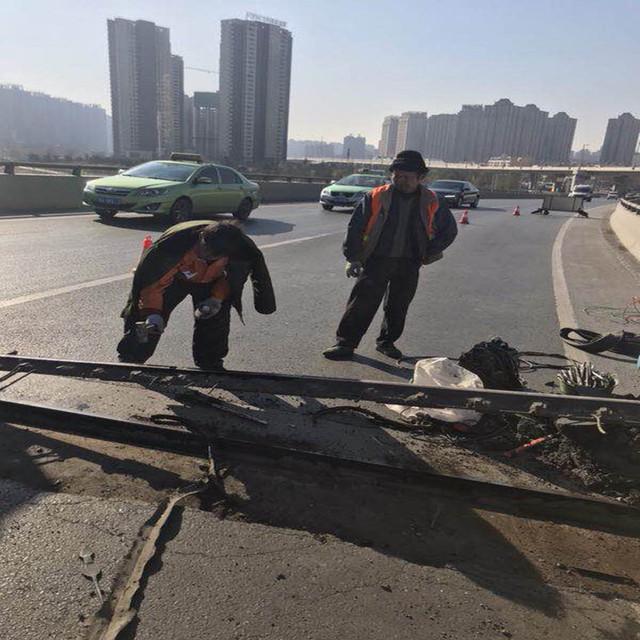

2022年我参与过一座城市立交桥的伸缩缝更换项目。原设计采用的是80型钢橡胶组合伸缩缝，但使用三年后就出现了严重的异响和漏水。拆开后发现，原因是预埋钢筋间距过大，导致混凝土局部开裂。后来我们改用160型模数式伸缩缝，并将预埋钢筋间距从200mm加密到150mm，问题彻底解决。

另一个案例是某跨河大桥，原设计使用填充式聚氨酯伸缩缝，但每年汛期桥面积水导致材料脱层。分析后确认，是聚氨酯材料与混凝土的粘结强度不足，在浸水条件下降低了30%以上。最终方案改为模数式伸缩缝，并增加了排水槽设计。

这些教训说明，选材时不能只看厂家提供的检测报告，还要结合现场工况做针对性验证。比如做粘结拉拔试验，实测值应不低于2.5MPa。对于有防水要求的桥梁，密封带的耐水压试验必须达到0.3MPa以上。这些数据虽然麻烦，但能避免后期返工造成的更大损失。
