后张法预应力施工中，预应力专用压浆料的核心作用是填充预应力筋与孔道之间的空隙，实现筋体防锈蚀与结构整体传力。本文从材料工程师视角，结合最新国标与现场实操经验，拆解这种灌浆材料的配比、性能、施工设备与验收要点。

材料组成与性能指标

预应力专用压浆料由高标号水泥、高性能减水剂、微膨胀组分、迁移型防锈剂及纳米矿物掺合料等精制而成。按GB/T 50448-2015《水泥基灌浆材料应用技术规范》要求，其28天抗压强度应不低于50MPa，竖向膨胀率控制在0.02%～0.05%之间。流动度初始值需≥290mm，30分钟保留值≥260mm，泌水率必须为0。实际生产中，我们通过调整硅钙微膨胀剂与稳定剂的配比，确保浆体在硬化后无收缩、无气泡，pH值保持在12以上，为预应力筋提供长效碱性保护。

经验上来说，材料中严禁掺入氯化物、亚硫酸盐等对钢筋有腐蚀风险的成分。低碱低热硅酸盐水泥搭配纳米硅铝钙铁粉，可有效控制水化热，避免大体积孔道内出现温度裂缝。这种配方在湖南某连续梁桥的孔道灌浆中，实测7天抗压强度达到42MPa，28天强度稳定在58MPa，完全满足设计要求。

适用场景与工程范围

这种灌浆料主要应用于后张预应力混凝土梁的孔道压浆，也可用于设备基础二次灌浆、地锚锚固、连续墙接头封堵及帷幕灌浆。在桥梁加固工程中，JTG/T J22《公路桥梁加固设计规范》明确指出，孔道灌浆材料必须具有微膨胀、高流动度、低泌水特性，以确保预应力筋与混凝土粘结牢固。实际操作中，我们还将其用于混凝土结构松动区、蜂窝孔洞的修补，灌浆后24小时即可承受轻度荷载，与老混凝土粘结面拉拔强度不低于2.5MPa。

以某高速公路预制T梁为例，采用该材料进行孔道压浆后，通过超声波检测发现，浆体填充密实度达到98%以上，无可见孔隙。施工后一年复检，预应力筋表面无任何锈蚀痕迹，结构应力传递效率稳定在95%以上。

施工配合比与关键参数

按GB 50204《混凝土结构工程施工质量验收规范》要求，预应力孔道灌浆的水灰比不应大于0.33。灌浆剂掺量通常为水泥质量的10%～12%，具体需根据现场温度、湿度及水泥品种试配确定。以42.5级普通硅酸盐水泥为例，每立方米浆体材料用量为：水泥1350kg、灌浆剂135kg、水445kg。拌合水需采用饮用水或洁净河水，pH值6～8，氯离子含量不超过500mg/L。

凝结时间需根据施工节奏调整。夏季高温时，初凝时间应控制在4～6小时；冬季低温时，可延长至8～10小时。通过调整水化热抑制剂与缓凝组分用量，我们曾在零下5℃环境下实现浆体正常凝结，28天强度未出现衰减。实际操作中，每盘料必须检测流动度与温度，偏离设定值±10%时立即调整配合比。

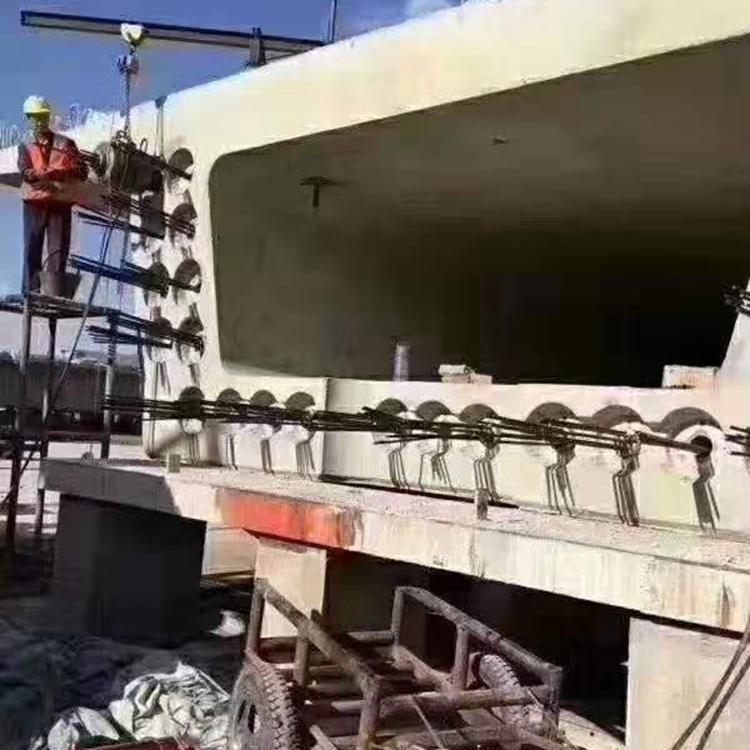

施工设备选型与操作要点

搅拌机转速必须大于1000r/min，叶片线速度控制在15m/s以内，确保浆体在3～5分钟内达到均匀状态。储浆罐需具备连续搅拌功能，防止浆体静置分层。灌浆泵采用连续式螺杆泵，压力表最小分度值0.1MPa，实际工作压力应在量程的25%～75%之间。若采用真空辅助工艺，真空泵负压需达到-0.092MPa，且稳压时间不少于5分钟。

计量精度方面，水泥、灌浆剂、水的称量误差均不得超过±1.0%。以100kg水泥为例，灌浆剂偏差应控制在±1kg以内。施工前，孔道内必须用压缩空气吹净杂物，并用水预湿，但不得有明水。灌浆时从一端缓慢注入，另一端排气，待出浆口流出与进浆口相同浓度的浆体后，方可封闭。压力控制在0.5～0.7MPa，稳压时间不少于30秒。

质量验收与常见问题处理

按GB/T 50448-2015及GB 50550《建筑结构加固工程施工质量验收规范》要求，灌浆完成后需检测浆体28天抗压强度、竖向膨胀率、流动度及泌水率。现场取样应留置不少于3组试块，标准养护后送检。孔道密实度可通过超声波或钻芯法检测，任何位置的空隙率不得超过1%。

常见问题中，浆体流动度损失过快多由水灰比偏低或减水剂失效引起，可适当增加0.5%～1%的拌合水或更换灌浆剂批次。出现泌水时，检查水泥细度与灌浆剂保水组分，必要时补加0.1%的纤维素醚。若灌浆后孔道内出现气泡，应排查真空度是否达标，或调整搅拌时间至4分钟以上。以某市政桥梁为例，通过优化搅拌叶片形状并延长搅拌时间30秒，气泡率从3%降至0.5%以下。
