你问的桥梁支座灌浆料，说白了就是解决梁体与垫石之间空隙填充与荷载传递的专用材料。它的核心要求就三个：早期强度要高、流动度要够、收缩要小。下面我结合2025年的施工标准和实际项目经验，把这几点掰开揉碎了讲清楚。

桥梁支座灌浆料到底是什么材料

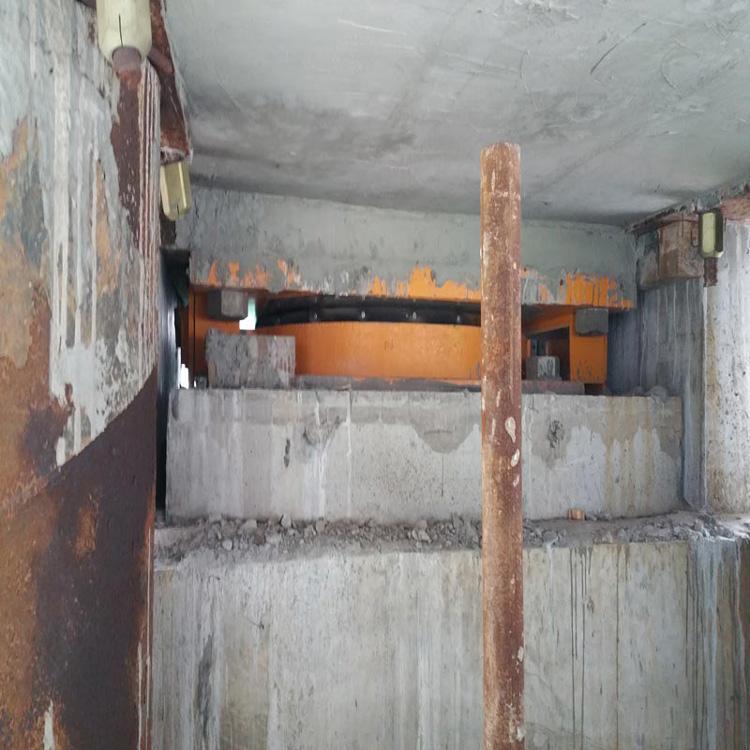

很多人以为这就是普通水泥砂浆，这个误区得先纠正。桥梁支座灌浆料是一种特种水泥基复合材料，里面掺了高效减水剂、膨胀组分和精选骨料。它的设计思路是：在支座安装后，通过自流平灌浆，把梁体重量均匀传到垫石上。

以GB/T 50448-2015《水泥基灌浆材料应用技术规范》为基准，这类材料的流动度初始值必须≥290mm，30分钟保留值≥260mm。实际操作中，我们常用的是II类或III类灌浆料，具体选型要看支座吨位和施工环境温度。

强度要求为什么这么严格

支座灌浆料的强度直接关系到桥梁结构安全。按规范要求，24小时抗压强度至少要达到30MPa，这个指标是为了满足张拉和落梁的工期要求。以某跨江大桥项目为例，我们当时要求3天强度达到50MPa以上，因为后续工序不能等。

从材料工程师的角度看，早期强度不够会导致支座下空鼓，后期可能出现梁体偏移。这里有个关键数据：28天抗压强度通常要≥60MPa，弹性模量控制在28-35GPa之间。强度太高也不行，会变脆，反而影响支座适应性。

实际检测中，我们还会关注抗折强度，一般要求≥8MPa。这个指标很多人忽略，但支座在温度变化和车辆荷载下会产生微变形，抗折能力差的话，灌浆层边缘容易开裂。

流动度和施工性能怎么把控

灌浆料的流动度不是越大越好，关键是要在自重作用下能填充到支座底部的每个角落。标准要求初始流动度≥290mm，但经验上来说，现场施工温度在5℃以下时，流动度会下降15%-20%，这时候需要调整拌合水温。

以2024年完成的某高铁连续梁支座灌浆为例，当时环境温度只有8℃，我们采用40℃温水拌合，流动度实测值达到了320mm。但要注意，水温超过50℃会导致速凝，反而影响填充效果。实际操作中，建议用温度计实测拌合水温，别凭手感。

还有一个容易出问题的地方：流动度测试要在拌合后5分钟内完成。有些工人为了赶工，提前拌好料再测，数据会虚高。正确做法是随拌随测，30分钟后的保留值才是关键。

施工环境与养护条件的影响

温度、湿度、风速这三个因素直接影响灌浆质量。规范规定施工温度宜在5-35℃之间，但实际项目中，我们遇到过-5℃的极端情况。这时候必须用低温型灌浆料，配合暖棚养护，否则强度发展会滞后。

养护时间也是个关键点。很多人以为灌完浆就完事了，其实初凝后就要覆盖湿布或塑料膜保湿。以夏季施工为例，风速超过5级时，表面水分蒸发快，容易产生塑性收缩裂缝。我们当时在西北某项目上，专门搭了遮阳棚，每两小时洒一次水，连续养护7天。

这里要特别提醒：拆模时间不能只看强度，还要看环境温度。20℃以上时，24小时可以拆模；但10℃以下，建议延长到48小时。拆模早了，边角容易崩裂，后期修补更麻烦。

常见质量问题与现场处理经验

支座灌浆最常见的毛病是空鼓和裂缝。空鼓通常是因为灌浆料流动度不够，或者灌浆速度太快，空气没排干净。以某跨海大桥支座项目为例，我们当时采用高位灌浆法，从支座一侧连续灌注，另一侧设排气孔，空鼓率从15%降到了2%以下。

裂缝问题分两种：塑性裂缝和干缩裂缝。塑性裂缝多在灌浆后2-4小时内出现，跟风速和温度有关。干缩裂缝则出现在养护期后，主要是膨胀组分不合适。经验上来说，选择膨胀率在0.02%-0.05%之间的材料，配合充分保湿养护，可以避免大部分裂缝。

还有一个容易被忽视的点：支座底板的清洁度。油污、浮锈、灰尘都会导致灌浆层与底板脱粘。我们要求用钢丝刷打磨后，再用高压水枪冲洗，最后用压缩空气吹干。这个工序虽然费时，但能避免后期返工。
