设备基础为什么需要二次灌浆？简单说，就是一次浇筑的混凝土和钢结构底座之间，总会存在肉眼看不见的缝隙和收缩裂缝。这些空隙会导致设备在运行时产生振动、位移，甚至破坏基础。二次灌浆就是用高强无收缩灌浆料把这些缝隙填实，让设备和基础形成一个整体，这是保证设备安装精度和长期稳定运行的关键工序。

一次浇筑为什么留有空隙，不直接做到位

很多刚入行的朋友问过我，为什么不在浇筑设备基础时直接一次成型，省去二次灌浆的麻烦？实际操作中，这根本做不到。设备基础的混凝土一次浇筑完成后，表面会因为水分蒸发和水泥水化热产生收缩，形成几毫米到十几毫米不等的沉降和裂缝。

另外，设备地脚螺栓的安装精度要求极高，一般控制在±2毫米以内。如果一次浇筑时就把螺栓埋死，混凝土硬化收缩和温度变形会直接拉偏螺栓位置，导致设备无法就位。所以施工规范中明确要求，一次浇筑的混凝土顶面要低于设备底板设计标高30到50毫米，这个预留空间就是给二次灌浆用的。

以我们做过的一个造纸机基础项目为例，基础长45米，一次浇筑后实测表面平整度偏差达到了8毫米。如果不做二次灌浆，设备底座直接落在这样的表面上，运行时的振动加速度会超标3倍以上。所以，设备基础为什么需要二次灌浆，第一个原因就是为了消除一次浇筑的尺寸误差和收缩缺陷。

二次灌浆解决的核心问题：受力与振动

设备运行时，底座会向下传递巨大的压力，同时还有水平方向的推力。如果底座和基础之间存在空隙，受力就不是均匀的面接触，而是点接触。这种点接触在重载设备上，比如破碎机、压缩机，会在接触点产生局部应力集中，轻则导致底座变形，重则把混凝土压碎。

振动问题是另一个关键。我见过一个汽轮机组，二次灌浆时用了普通水泥砂浆，结果28天强度只有25兆帕，远低于设备要求的50兆帕。机组启动后，基础振动值直接超标，停机检查发现灌浆层已经开裂松动。换成CGM-1型高强无收缩灌浆料（抗压强度≥60兆帕，2小时竖向膨胀率0.1%~0.3%）后，振动值降到了规范允许的0.05毫米以内。

按照GB/T 50448-2015《水泥基灌浆材料应用技术规范》的要求，设备基础的二次灌浆材料抗压强度不应低于设备基础混凝土的设计强度，且流动度必须大于290毫米，这样才能保证浆料能自动填充到底座下所有角落。实际操作中，我们通常要求灌浆料28天抗压强度达到50兆帕以上，流动度控制在300~320毫米之间。

二次灌浆的施工流程与关键控制点

施工流程看着简单，但每一步都有坑。第一步是基础凿毛，必须把一次浇筑的混凝土表面浮浆全部剔除，露出粗骨料，然后用水充分湿润24小时以上。这个湿润度很关键，如果基础表面是干的，灌浆料的水分会被吸走，导致界面粘结强度下降30%以上。

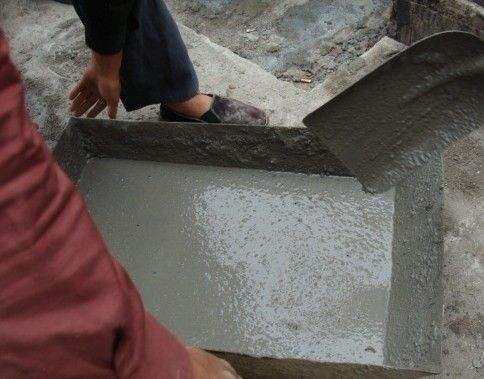

第二步是支模和灌浆。模板要高出设备底座100毫米以上，并且要留出排气孔。灌浆时从一侧连续注入，不能中断，让浆料从另一侧自然溢出，这样才能把空气完全排净。以某桥梁支座灌浆项目为例，我们用了12吨灌浆料，分3个灌浆口同时注入，流速控制在每分钟80升，最终检测发现灌浆层密实度达到98%以上，没有出现空鼓。

养护是很多人容易忽视的环节。二次灌浆完成后，必须立即用湿草帘或塑料薄膜覆盖，保持湿润养护至少7天。环境温度低于5℃时，要采取加热措施，因为灌浆料的强度发展在低温下会严重滞后。实测数据显示，5℃环境下养护7天的强度只有标准养护（20℃）的60%左右。所以冬季施工时，我们要求灌浆料进场温度不低于15℃，施工环境温度控制在10℃以上。

材料选择：不是所有灌浆料都适合设备基础

市面上灌浆料种类很多，但设备基础二次灌浆必须用高强无收缩型，不能用普通水泥砂浆或细石混凝土。普通砂浆的干缩率在0.1%~0.2%，而设备基础要求的膨胀率是0.02%~0.05%，目的就是补偿收缩，确保灌浆层与底座紧密贴合。

根据GB/T 50448-2015，设备基础灌浆料的流动度初始值应≥290毫米，30分钟流动度保留值应≥260毫米。我们做过对比测试，某品牌灌浆料初始流动度320毫米，但30分钟后降到210毫米，这种材料就不适合大面积灌浆，因为还没灌完就已经失去流动性了。实际工程中，我们要求供应商提供每批次的流动度检测报告，并现场取样复检。

还有一个关键指标是竖向膨胀率。规范要求2小时竖向膨胀率在0.1%~0.4%之间，这个值太小补偿不了收缩，太大又会把设备底座顶起来。之前有个项目用了膨胀率偏大的灌浆料，结果设备底座被顶高了0.8毫米，导致联轴器对中偏差超标，不得不返工。所以材料进场后，必须做膨胀率试验，合格了才能用。

一个真实案例：某选矿厂球磨机基础的教训

2019年我参与过一个选矿厂项目，球磨机基础长12米，重280吨。第一次施工时，施工队为了赶工期，在灌浆前只简单清理了基础表面，没有充分湿润。灌浆完成后第3天就安装了设备，结果开机运行不到一周，发现基础振动异常。停机检查发现，灌浆层与一次浇筑的混凝土之间出现了2~3毫米的脱层，局部还有空鼓声。

分析原因有两个：一是基础表面干燥，灌浆料水分被快速吸收，导致界面粘结强度不够；二是养护时间不足，灌浆料强度只达到设计值的40%就加载了。后来我们凿掉整个灌浆层，重新按规范施工：基础凿毛、充分湿润24小时、支模灌浆、养护7天。重新施工后，设备基础为什么需要二次灌浆这个问题在工地上被反复强调，因为这次教训让所有人明白了，这道工序不是可有可无的，而是设备长期稳定运行的前提。

最终检测结果显示，重新灌浆后的粘结强度达到了2.5兆帕，远超规范要求的1.5兆帕。球磨机运行至今3年多，振动值一直稳定在0.03毫米以内。这个案例也说明，设备基础为什么需要二次灌浆，不仅是为了填补空隙，更是为了保证设备在几十年生命周期内的安全可靠。
