装配式建筑中，钢筋连接套筒的灌浆饱满度直接决定结构安全，核心在于选用匹配的装配式钢筋连接套筒灌浆料。这类材料专为套筒与钢筋间隙的高强填充设计，需满足GB/T 50448-2015标准，其流动度、膨胀率与早期强度是确保连接性能的关键参数。下面我从材料选型到现场实操，把15年施工中验证过的经验拆开来讲。

什么是装配式钢筋连接套筒灌浆料，它解决什么问题

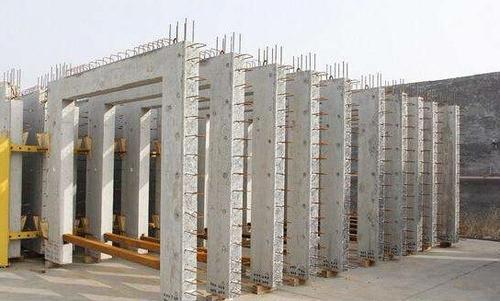

简单说，这种灌浆料是一种高流动性、微膨胀的水泥基材料，专门用于预制构件中钢筋套筒的对接灌浆。它的核心任务是把上下两根钢筋通过套筒牢牢“焊接”在一起，靠的是材料本身硬化后产生的握裹力。

实际操作中，我们常用的灌浆料强度等级有C80、C100等，28天抗压强度普遍在80MPa以上。以C100为例，3小时抗压强度就要达到20MPa以上，这是为了满足构件安装后能快速承受自重荷载。相比普通水泥砂浆，它的流动度能达到300mm以上，能顺利填充套筒内0.5mm的微小间隙。

经验上来说，这种材料最怕的就是收缩。所以配方里都加了膨胀组分，确保在硬化过程中产生0.02%-0.05%的微膨胀，这样才能把钢筋握紧。如果膨胀率控制不好，后期容易出现灌浆不密实，导致套筒连接失效。

选材料要看哪些硬指标，别被宣传数据忽悠

拿到一份灌浆料检测报告，我第一眼先看流动度。按照GB/T 50448-2015规定，初始流动度要≥300mm，30分钟流动度损失不能太大，一般要求≥260mm。有些工地夏天施工，温度35℃以上，流动度损失会加快，这时候就得选缓凝型配方。

第二关键指标是竖向膨胀率。规范要求24小时竖向膨胀率在0.02%-0.5%之间，但根据我的经验，控制在0.1%-0.3%最稳妥。膨胀率太小，灌浆层会收缩脱空；膨胀率太大，可能把套筒胀裂，尤其是冬季低温施工时更要注意。

第三看抗压强度发展曲线。除了28天强度，3小时、24小时强度更重要。以某桥梁支座灌浆项目为例，设计要求24小时强度达到40MPa才能进行下一道工序。我们当时选了早强型灌浆料，实测24小时强度达到48MPa，比普通型快了将近一倍，工期压缩了2天。

现场搅拌和灌浆的六个关键步骤，少一步都出问题

第一步是用水量控制。很多施工队图省事，多加水提高流动性，这是大忌。每袋灌浆料（25kg）的加水量必须按说明书精确控制，误差不要超过0.5kg。多加水会降低强度，而且收缩率会增大，导致灌浆层开裂。

第二步是搅拌方式。必须用低速手电钻配专用搅拌头，转速控制在400-600转/分钟。搅拌时间2-3分钟，静置1-2分钟消泡后再使用。现场经常有人用木棍搅，搅不均匀，里面夹着干粉团，灌进去就是隐患。

第三步是灌浆操作。采用压浆法从套筒一侧注入，另一侧出浆孔流出浓浆后立即封堵。灌浆压力控制在0.2-0.5MPa，压力太大容易把套筒密封圈冲坏。以某住宅项目为例，我们用了自动灌浆机，压力稳定在0.3MPa，300个套筒一次灌浆合格率98%。

冬季和夏季施工的温差处理，这是最容易翻车的环节

冬季施工最怕冻。灌浆料在5℃以下水化反应会停止，强度增长极慢。规范要求施工温度不低于5℃，但我的经验是最好在10℃以上。如果必须低温施工，要用温水拌合（水温30-40℃），灌浆后立即覆盖保温被或电热毯养护，至少保持24小时正温。

夏季高温施工，问题出在水分蒸发太快。当气温超过30℃时，灌浆料表面容易起皮、开裂。这时候要适当延长搅拌时间，让材料充分水化，同时灌浆后立即覆盖塑料薄膜保湿。有个项目在35℃高温下灌浆，没及时覆盖，2小时后表面就出现了龟裂纹，最后只能凿掉重灌。

养护时间同样关键。规范要求灌浆后养护至少7天，但实际中我们一般养护到14天，尤其是竖向构件。每天洒水2-3次，保持湿润状态。用养护剂喷涂也可以，但必须确认养护剂与灌浆料兼容，否则会起反应。

从两个真实工程案例看，细节决定成败

第一个案例是某高层住宅装配式剪力墙项目。当时灌浆完成后，现场检测发现有个别套筒出浆孔没有出浆。我们拆开检查，发现是灌浆料流动度不够，加上套筒内壁有油污。后来改用高流动度配方，并在灌浆前用压缩空气吹扫套筒内部，问题彻底解决。这个教训说明，材料选型要和现场条件匹配，不能只看报告数据。

第二个案例是某桥梁支座灌浆项目。设计要求灌浆层厚度20mm，我们用了C80灌浆料。第一次灌浆后3天，发现支座底部有细微裂缝。分析原因是灌浆料膨胀率偏大（达到0.4%），加上养护期间温度骤降，产生了收缩应力。后来换用膨胀率控制在0.15%的配方，并加强保温养护，裂缝问题再没出现。

这两个案例给我的体会是：灌浆料不是买回来就能用好的，必须根据现场温度、湿度、构件类型做针对性调整。施工前做试块、做模拟灌浆试验，花半天时间能省后面半个月的返工。特别是套筒数量多的项目，建议每批材料进场后先做流动度和膨胀率复检，合格了再用。
