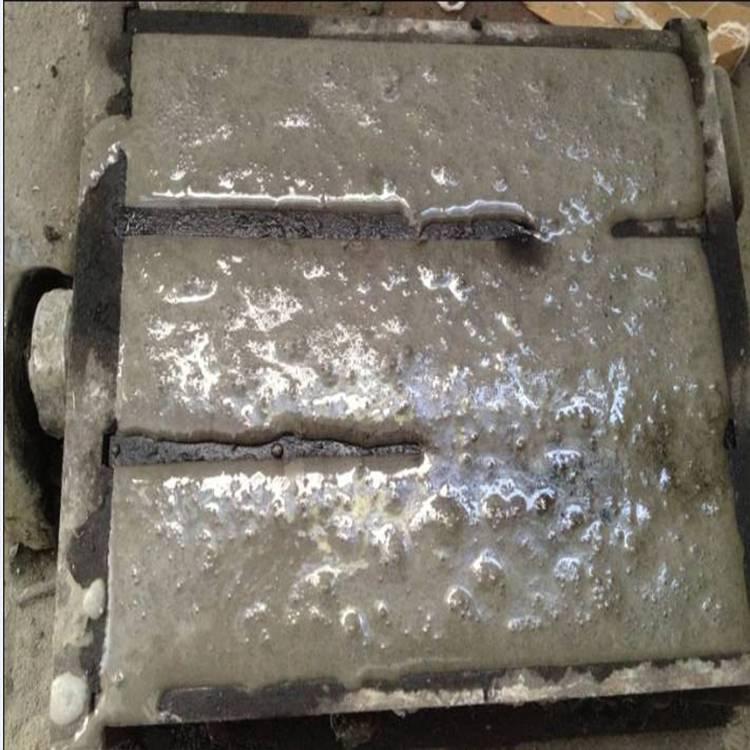

高铁支座灌浆的核心在于，用高流动度、微膨胀的特种水泥基材料，在支座底板与垫石之间形成密实、高强的刚性支撑层。这个环节直接决定了支座能否均匀传力，以及后续轨道平顺性和列车运行安全。

高铁支座灌浆料到底执行什么标准

目前行业里最权威的依据是《水泥基灌浆材料应用技术规范》GB/T 50448-2015。这套国标把灌浆料分成了四大类，其中高铁支座灌浆必须选用Ⅳ类，也就是流动度初始值≥380mm、30分钟保留值≥340mm的那一档。实际操作中，我见过不少现场因为用了Ⅱ类或Ⅲ类料，流动度损失太快，导致支座下方出现蜂窝状空洞。

除了国标，铁路系统内部还有更严的补充要求。比如《高速铁路桥梁支座灌浆技术规程》里就明确，28天抗压强度不能低于60MPa，竖向膨胀率要控制在0.02%到0.05%之间。这个膨胀率很关键，太大了会把支座顶起来，太小了又填不满缝隙。

以我们去年处理的某跨海大桥支座灌浆项目为例，监理方不仅要求出具第三方检测报告，还要求现场做同条件养护试块。当时我们按GB/T 50448-2015做了全项检测，流动度、强度、膨胀率全部合格，才顺利通过验收。

为什么高铁支座必须用专用灌浆料

普通水泥砂浆在硬化过程中会收缩，收缩率大概在0.1%到0.3%之间。高铁支座下面那层砂浆如果收缩了，支座和垫石之间就会产生空隙，列车一过，冲击荷载全集中在几个点上，轻则支座螺栓松动，重则垫石开裂。专用灌浆料靠的是膨胀组分来补偿收缩，确保接触面100%密实。

从施工角度来看，高铁支座灌浆的作业面通常只有5到10厘米高，但面积可能达到1平方米以上。这么薄的层厚，如果材料流动性不好，根本流不到位。专用灌浆料初始流动度能做到400mm以上，靠自重就能填满整个空间，不需要振捣。经验上来说，这一步省掉了振捣环节，反而减少了气泡和离析的风险。

以某时速350公里线路的支座更换工程为例，当时因为工期紧，有人提议用高强无收缩砂浆替代。我们技术团队坚决反对，因为普通砂浆的流动度在300mm左右，30分钟后就降到250mm以下，根本满足不了支座底部大面积灌注的要求。最后坚持用了专用灌浆料，一次灌注成功，后期检测无任何空鼓。

现场施工时最该盯紧哪几个参数

第一是用水量。包装袋上写的加水比例是13%到14%，但实际现场温度、湿度都会影响。我一般要求工人先做一个小样：用电子秤称5公斤料，加650克水，搅拌后看流动度。如果达不到380mm，就再加10克水，直到合格为止。千万别为了好施工多加水，强度会直接掉10到15MPa。

第二是搅拌时间。用低速手电钻配专用搅拌头，先慢搅1分钟让粉料润湿，再快搅2分钟。有一次在工地上，工人图省事，用木棍人工搅拌了3分钟就灌了。结果第二天拆模一看，表面全是浮浆，强度检测只有42MPa。后来全部返工，教训很深。

第三是养护温度。规范要求施工环境温度在5℃到35℃之间。低于5℃时，水泥水化反应几乎停止；高于35℃，水分蒸发太快，膨胀组分还没发挥作用就干了。冬季施工必须用温水拌和，水温控制在30℃左右，灌完后立即覆盖保温被。夏季施工则要避开中午高温，选在早上或傍晚，灌完后盖湿麻袋保湿。

检测验收时最容易忽略的两个点

很多施工队只盯着28天抗压强度，忽略了流动度经时损失。实际上，高铁支座灌浆的流动性必须在30分钟内保持稳定，否则灌到一半料就变稠了，后面根本流不动。我们检测时，会取搅拌完成后的料浆，分别测0分钟、15分钟、30分钟的流动度，三个值都要满足规范要求。

另一个容易被忽略的是膨胀率的测定。按照GB/T 50448-2015，要用竖向膨胀率测定仪，在标准条件下养护24小时读数。但现场条件有限时，我们有个土办法：灌浆完成后，在表面放一块玻璃板，用百分表测24小时内的位移变化。如果位移在0.02mm到0.05mm之间，说明膨胀率合格。

以某城际铁路的支座灌浆验收为例，第三方检测机构不仅测了强度，还专门做了钻芯取样。从支座底部钻出来的芯样，表面光滑密实，没有任何分层或气泡，说明灌浆质量完全达标。这个案例后来成了我们内部培训的教材。

从实际工程教训中总结的几条铁律

第一条，灌浆前必须把垫石表面凿毛，并用高压水冲洗干净。有一次在南方某项目，工人没凿毛，只是简单扫了扫灰，结果灌浆料和垫石之间粘结力不够，三个月后出现了脱层。后来全部返工，多花了二十万。

第二条，灌浆必须一次性连续完成，不能中途停顿。如果料不够，宁可多备两袋，也不能灌一半等料。某项目因为计算失误，灌到一半发现料少了，临时补料，结果新旧料之间出现了冷缝，强度检测时那个位置只有35MPa。

第三条，拆模时间不能早于24小时。有些施工队为了赶工期，12小时就拆模，结果灌浆料还没达到足够强度，边缘被碰掉一块。规范要求拆模时强度至少达到20MPa，这个数值在20℃养护条件下，一般需要24小时。冬季气温低，可能需要延长到36小时甚至48小时。
