在易燃易爆场所，地面材料能否在金属摩擦或撞击下不产生火花，是安全防爆的关键。不发火砂浆施工工艺的核心，是通过特种骨料和胶凝材料的配合，实现地面在硬物冲击下的无火花特性。本文从材料特性、施工参数到验收标准，系统梳理不发火砂浆在军工、石化、酒厂等防爆工程中的实操要点。

不发火砂浆的材料构成与防爆机理

不发火砂浆（也称防爆砂浆）采用特种水泥、普通硅酸盐水泥与不发火骨料（如大理石砂、白云石砂等）复配而成。骨料在摩擦或撞击时不会产生高温火花，这是其防爆功能的物理基础。与普通自流平砂浆不同，不发火砂浆必须严格控制骨料的矿物成分，确保莫氏硬度在3.5以下，且不含石英、燧石等易产生火花的硬质颗粒。

根据GB 50209-2010《建筑地面工程施工质量验收规范》第5.3.5条，不发火地面面层材料必须经现场取样，送具有资质的第三方检测机构进行不发火性试验。实际操作中，施工前需对骨料批次进行预检，避免因骨料来源变化导致性能失效。

施工前准备：基层处理与材料预拌

基层的拉拔强度必须≥1.5MPa，这是保证不发火砂浆与基层粘结牢固的前提。施工前，基层应清除油污、浮灰，并充分润湿但无明水。若基层存在空鼓或裂缝，需先用修补砂浆处理，否则后期易出现起壳、开裂。

材料为工厂预拌的干混粉料，现场加水搅拌即可。水灰比控制在0.20-0.25（重量比），搅拌时间不少于3分钟，静置2分钟消泡后再搅拌1分钟。经验上来说，搅拌后的砂浆流动度应控制在140-160mm（按GB/T 50448-2015附录A测试），过稀会导致强度下降，过稠则无法自流平。

施工工艺参数：摊铺、消泡与接缝处理

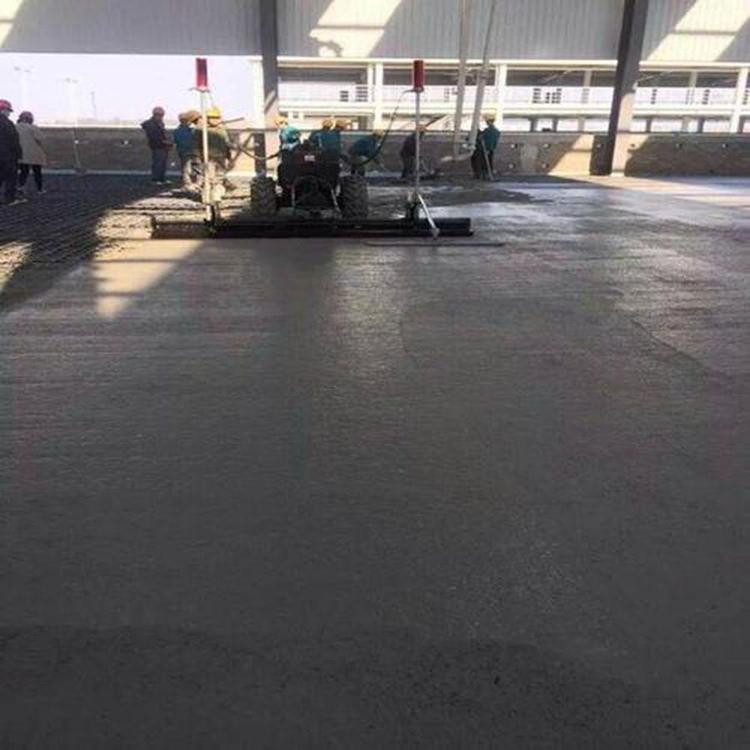

将搅拌好的砂浆倾倒于施工区域后，用齿刮板均匀摊开，随即使用消泡滚筒滚压，排出气泡。单次施工厚度宜控制在4-15mm，超过15mm需分层施工，间隔时间不少于24小时。施工环境温度应在5-35℃之间，相对湿度≤75%。风速过大时需关闭门窗，避免表面失水过快导致开裂。

施工缝需设置于结构缝或按6m×6m间距切割，缝宽3-5mm，深度不小于面层厚度的1/3。切缝时间宜在终凝后12-24小时（视温度而定），过早易崩边，过晚则应力集中导致不规则裂缝。

养护与成品保护：24小时通行与7天通车

不发火砂浆硬化速度快，通常在24小时内可上人行走，7天后可承受轻型车辆荷载。但强度完全发展需28天。养护期间，表面应覆盖塑料薄膜或喷洒养护剂，保持湿润状态至少7天。避免在早期（前3天）遭受冲击或振动，否则会影响最终抗压强度（设计值应≥30MPa，实际施工常控制在35-45MPa）。

以某化工仓库项目为例，施工后第3天进行拉拔测试，粘结强度达到1.8MPa，满足设计要求。但需注意，若养护期间环境温度低于5℃，需采取保温措施，否则凝结时间会延长至48小时以上。

质量验收与常见问题处理

验收依据GB 50209-2010第5.3.6条，现场随机选取不少于3个点进行不发火性试验。试验方法为：用砂轮或钢制工具在面层上摩擦，观察是否产生火花。同时，需检查表面平整度（2m靠尺间隙≤2mm）、无空鼓（敲击法检查）、无裂缝（目测）。

常见问题包括：①表面起粉：原因是水灰比过大或养护不足，需控制用水量并加强早期保湿；②局部空鼓：基层未清理干净或界面剂未涂刷，应返工处理；③流动度差：骨料级配不合理或搅拌时间不足，可调整外加剂用量或延长搅拌时间。实际操作中，建议每批次材料留样备查，确保可追溯性。
