水泥路面快速修补的关键技术要点

针对水泥路面修补工程中常见的坑槽、麻面、露骨等病害，采用专用修补砂浆可在2-3小时内恢复通车。根据GB/T 50448-2015标准要求，优质修补材料需满足抗压强度≥50MPa、粘结强度≥2.0MPa的技术指标，同时具备抗冻融循环300次以上的耐久性。相比传统挖补工艺，薄层修补技术可节省60%以上材料损耗。

修补材料的性能标准与适用范围

符合JTG/T J22规范的水泥路面修补料适用于-15℃至40℃环境施工，其热膨胀系数需控制在（10-12）×10⁻⁶/℃（GB 50367要求）。典型应用场景包括：高速公路伸缩缝（修补厚度3-5cm）、收费站车辙（抗折强度≥7MPa）、机场跑道冻融破损（28天碳化深度≤5mm）等。实际工程案例显示，按GB 50204验收合格的修补层，使用寿命可达普通混凝土路面的1.8倍。

确保修补质量的五大核心特性

经实验室验证，合格修补材料应具备：1) 初凝时间30-45分钟（GB/T 50080测试）；2) 1小时抗压强度≥20MPa；3) 终凝后立即具备防水性能（渗透压力≥1.5MPa）；4) 耐磨性（磨坑深度≤30mm/100转）；5) 与旧混凝土的粘结强度超过本体强度。特别在冬季施工时，需添加防冻组分保证-10℃环境下正常水化。

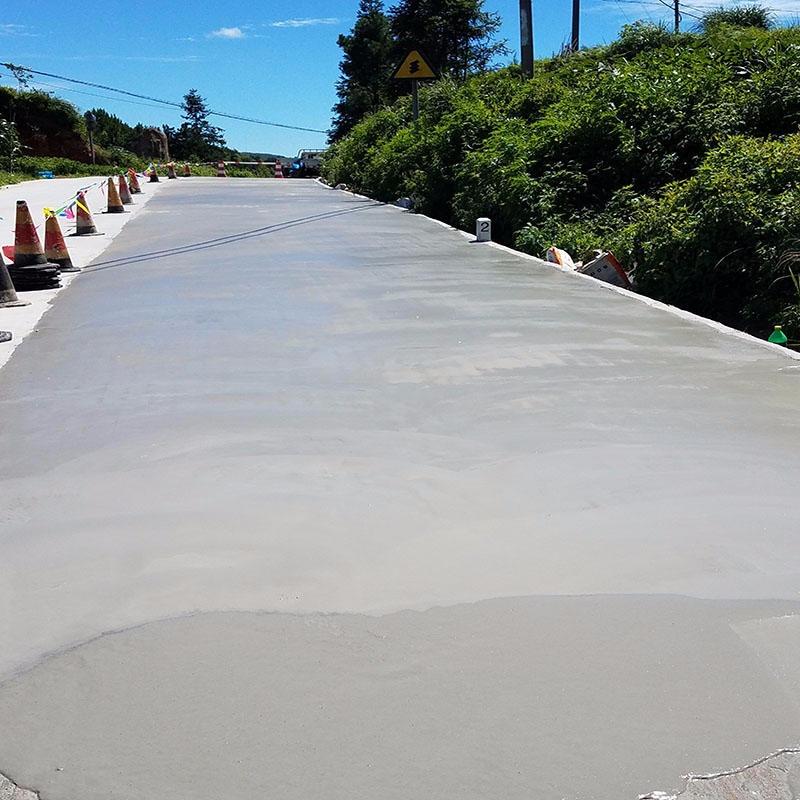

标准化施工流程与关键控制点

根据JGJ 145规程，施工时应重点控制：基层处理必须达到SSD（饱和面干）状态，含水率3-5%为最佳；搅拌水灰比严格控制在0.15-0.16范围内；修补厚度超过3cm需分层浇筑。经验表明，在35℃高温环境下，操作时间会缩短至20分钟，建议添加缓凝剂调节。养护阶段保持湿润3小时以上，这是保证界面过渡区密实度的关键。

常见施工问题诊断与解决方案

当出现修补层剥落时，通常是因为基层油污未彻底清除（需用火焰处理或铣刨至露出新鲜骨料）；若发现早期开裂，往往是水灰比超标或养护不及时所致。对于钢筋裸露部位，应按GB 50550要求先做防锈处理。特殊情况下，可掺入10%硅灰提升界面粘结力，这是处理老旧路面的有效经验。

特殊环境下的材料改性技术

在盐渍土或化冰盐侵蚀区域，需采用氯离子固化剂改性砂浆，要求Cl-渗透系数≤2.5×10⁻¹²m²/s（JTJ 275标准）。某滨海快速路工程表明，掺入8%硫铝酸盐-硅酸盐复合水泥可使28天抗盐冻循环次数提升至150次以上。针对高温差地区（日温差＞15℃），建议添加聚丙烯纤维（长度12mm，掺量0.9kg/m³）以抑制温度应力裂缝，新疆某机场跑道应用案例显示，该措施使修补层年开裂率降低76%。

智能监测与质量评价体系

采用贯入阻力仪进行现场强度发展监测，当贯入深度＜5mm时可开放轻交通（对应强度约15MPa）。某省级质检站数据显示，基于红外热成像的界面粘结检测技术可发现90%以上的隐形空鼓（温差＞3℃判定为缺陷）。推荐建立三维扫描数字化档案，修补后平整度应满足3m直尺间隙≤4mm（JTG 3450要求），某特大桥面维修项目通过该技术将验收效率提升40%。

再生骨料在修补砂浆中的应用

经实验验证，采用粒径＜5mm的混凝土再生微粉（取代率30%）时，需额外添加0.6%减水剂保证流动性。关键控制点为：1) 吸水率预处理至＜5%；2) 压碎值＜12%（GB/T 25177规定）。成都某市政改造项目证实，掺入20%再生骨料的修补砂浆28天收缩率仅增加0.015%，而成本降低18%。特别注意再生料需经500℃热活化处理以消除界面弱化效应。
