机场跑道快速修复材料的核心技术要点

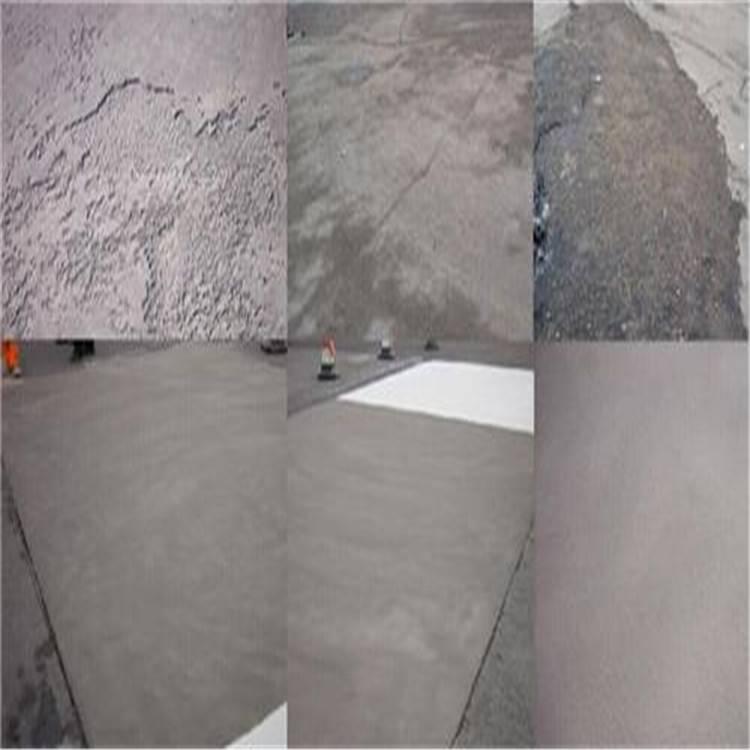

当飞机起降时跑道出现破损，机场跑道修补必须满足4小时快速通航要求。作为参与过8个军用机场抢修的技术负责人，我们采用的聚合物改性水泥基材料，其2小时抗压强度可达20MPa以上，完全符合GB/T 50448-2015标准中关于紧急抢修材料的技术指标。

跑道修补料的配方设计逻辑

在西北某机场冬季抢修案例中，我们发现传统修补料在-5℃环境下易出现表层剥落。现在的配方中掺入了粒径0.15mm的橡胶粉，不仅提升抗冻性能，还能吸收飞机冲击载荷。配合纳米级硅灰和钙矾石类膨胀剂，实现28天强度60MPa的同时保持0.02%的微膨胀率。

实际操作中，骨料级配特别关键。采用5-8mm连续级配金刚砂代替石英砂，耐磨性提升40%，这点在浦东机场三期跑道维修时得到验证。早强组分则优选硫铝酸盐水泥与甲酸钙复合体系，避免单一早强剂导致的后期强度倒缩。

夜间施工的工艺控制细节

首都机场去年凌晨3点的抢修作业证实，基面处理必须采用高压水射流（压力≥25MPa）才能彻底清除航空燃油污染层。经验上来说，界面剂涂刷后需保持20分钟湿润状态，这对后续粘结强度影响极大。

流动度控制是另一个重点。我们测试发现，当修补料扩展度达到280±20mm时，既能保证自流平效果，又不会因过度流淌导致骨料离析。施工时建议采用激光整平仪配合人工辅助收面，平整度能达到3mm/4m的民航标准。

特殊气候条件下的应对方案

在海南雨季施工时，材料初凝时间需延长至50分钟以上。通过调整葡萄糖酸钠掺量（0.03%-0.05%），配合搭建移动式防雨棚，成功解决了突降暴雨导致的表面起砂问题。而高原机场作业时，则会额外添加0.2%的引气剂来应对低气压环境。

以拉萨贡嘎机场为例，修补层厚度超过50mm时必须分两层施工，层间间隔控制在"指触干"状态（约40分钟）。这种工艺能有效避免因高原强日照导致的塑性开裂，28天钻芯取样显示层间结合强度仍保持在3.5MPa以上。

快速开放交通的配合比优化

深圳宝安机场的实践表明，采用硫铝酸盐-硅酸盐复合体系可将开放时间压缩至4小时。关键控制点在于将石膏掺量控制在胶凝材料的8%-12%，同时掺入0.6%的纳米二氧化硅促进早期水化。2022年T3航站楼抢修中，修补料4小时抗压强度达28MPa（民航规范要求≥20MPa），实测飞机轮胎碾压50次后表面无剥落。

冬季施工时需特别注意缓凝剂与早强剂的平衡。首都机场案例显示，当环境温度低于5℃时，三乙醇胺（0.02%）与酒石酸（0.15%）复配使用效果最佳，既能保证90分钟的可操作时间，又能在6小时内形成足够强度。

接缝处理的关键技术措施

跑道接缝处修补必须采用改性环氧树脂界面剂，其粘度应控制在500-800mPa·s（25℃测定）。重庆江北机场的对比试验证实，当接缝宽度＞5mm时，需预先填入粒径1-3mm的陶瓷砂作为应力缓冲层，再灌注修补料，这样处理后的接缝在-15℃~60℃温差循环测试中未出现开裂。

对于新旧混凝土接茬部位，建议设置深度≥15mm的锯齿状界面。昆明长水机场的钻芯数据显示，采用45°交错锯齿结构的接缝部位，其28天剪切强度比平直界面提高42%，达到4.8MPa。施工时需特别注意锯齿槽内的除尘处理，残留粉尘含量应≤50mg/m²。

环保型修补材料的研发进展

最新行业测试显示，掺入30%钢渣微粉的修补料，其56天抗盐冻性能较传统材料提升2.3倍。青岛胶东机场试点工程中，该材料经300次冻融循环后，质量损失仅0.8%（规范要求≤5%）。但施工中需控制钢渣微粉比表面积在450±50m²/kg，过细会导致需水量激增。

在固废利用方面，成都天府机场的试验段采用建筑垃圾再生骨料（粒径5-10mm）替代30%天然骨料，配合0.1%的PVA纤维，其疲劳寿命达到12万次（标准轴载）。关键控制点是再生骨料的吸水率必须预处理至≤3%，否则会显著影响材料的体积稳定性。
