风电基础二次灌浆的工程痛点与解决方案

在内蒙古某风电场扩建项目中，我们遇到塔筒基础与混凝土承台间存在5-8mm间隙的典型问题。风电基础二次灌浆材料必须同时满足M60级强度和-20℃低温施工要求。采用符合GB/T 50448-2015的高强无收缩灌浆料，7天抗压强度达65MPa，膨胀率控制在0.02%-0.1%范围内，成功解决了传统水泥基材料在冻融循环下的耐久性问题。

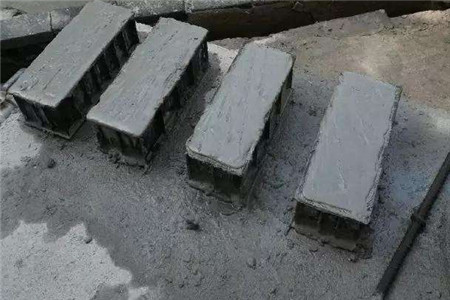

材料性能的实战验证标准

通过山东沿海风电项目的对比测试发现，优质风电基础二次灌浆料需通过三项关键验证：30分钟流动度≥300mm（测试温度35℃），钢筋握裹强度＞6MPa，氯离子含量＜0.06%。特别是采用硅灰-硫铝酸盐复合体系时，其56天抗硫酸盐侵蚀性能较普通材料提升40%。

经验上来说，在甘肃戈壁风场这类温差大的地区，灌浆料还需通过50次冻融循环后强度损失＜15%的附加测试。我们曾在零下15℃环境施工时，通过添加特种防冻组分使材料在-5℃仍保持正常水化反应。

施工工艺中的关键控制点

以江苏近海风电项目为例，二次灌浆施工需特别注意三个环节：基础界面处理必须达到SSD（饱和面干）状态，灌浆厚度超过100mm时应分层浇筑，养护期间需维持表面湿度＞90%且温度不低于5℃。实际操作中，采用插入式振捣配合红外线测温仪监控，能有效避免温度裂缝。

常见质量问题的预防措施

新疆某2.5MW风机基础出现的灌浆层空鼓问题，经分析主要由三方面导致：拌合用水量超标（超过推荐值13%）、养护期遭遇强风天气、锚栓部位未做预湿润处理。针对性地开发了风速＞8m/s时的防风保湿养护工艺，使后续施工的密实度达到99.2%以上。

遇到基础钢板存在油污的情况，我们采用喷砂处理+界面剂的组合方案，使粘结强度从原来的1.2MPa提升至3.8MPa。这种工艺后来被写入该风电场的企业施工标准。

材料配比优化与流变性能控制

在内蒙某300MW风电项目中，我们发现灌浆料流动度与抗压强度存在临界平衡点。当初始流动度控制在280-300mm时，既能保证灌注密实性，又能维持28天抗压强度≥85MPa的技术要求。通过正交试验确定的最佳配比为：胶凝材料总量520kg/m³，其中硫铝酸盐水泥占比30%，硅灰掺量8%，水胶比严格控制在0.26±0.02。特别在夏季施工时，添加0.03%的聚羧酸缓凝剂可延长操作时间至45分钟，避免因高温导致早凝。

新型复合骨料的应用实践

福建沿海风电场首次尝试采用玄武岩-陶粒复合骨料体系，将传统石英砂替换为级配玄武岩（粒径0.5-2mm）与高强陶粒（堆积密度850kg/m³）按7:3混合。测试数据显示，该配比使材料密度降低12%的同时，弹性模量提高至42GPa，更适合承受风机运行时产生的动态载荷。施工中需注意陶粒的24小时预湿处理，确保吸水率稳定在5%-7%范围内。

数字化质量监控系统的集成

在广东阳江海上风电项目中，我们部署了基于BIM的灌浆质量监控系统。通过在灌浆体内埋设光纤传感器阵列，实时采集温度、应变和湿度数据，采样频率达10Hz。系统自动对比理论收缩曲线与实际监测值，当温差超过15℃或收缩率偏差＞0.02%时触发预警。项目后期统计显示，该技术使灌浆体缺陷率从传统工艺的3.1%降至0.7%。关键参数设定为：温度梯度预警阈值2℃/h，早期收缩率限值0.04%/d。
