搜索“装配式填充墙灌浆料”的工程师或施工队长，核心需求很明确：在预制墙板与主体结构连接处，找到一种能补偿收缩、高流动性且强度达标的专用灌浆料，确保节点不空鼓、不开裂。本文不讲通用参数，而是从15年现场经验出发，说清选材、配比和施工中的实际坑点。

装配式填充墙灌浆料和普通灌浆料到底差在哪

很多项目图省事，直接用支座灌浆料来填充墙板缝，结果半年后接缝处出现贯穿性裂缝。根本区别在于：填充墙灌浆料需要更低的弹性模量和更高的体积稳定性。普通灌浆料早期强度发展太快，水化热集中释放，在薄壁缝隙中极易收缩开裂。

以某住宅项目为例，我们曾对比两种材料：普通C60灌浆料浇筑后3天强度达45MPa，但28天收缩率超过0.08%；而专用填充墙灌浆料28天强度控制在40MPa左右，收缩率仅0.02%。实际操作中，必须要求供应商提供28天收缩率检测报告，这是GB/T 50448-2015里没强制但现场很关键的指标。

施工环境温度对灌浆料性能的影响比想象中大

2023年南京某项目冬季施工，环境温度5℃左右，工人按常规加水搅拌，结果浆料流动度损失极快，10分钟就干硬无法泵送。经验上来说，5-15℃环境下，灌浆料的水化反应速度会降低30%-40%，必须用40℃温水拌合，且一次搅拌量控制在20分钟内用完。

夏季高温同样棘手。35℃以上时，浆体表面失水过快，容易起皮。我们曾在广州某项目中实测，下午2点浇筑的节点，表面龟裂率达15%；改为早上6点施工、浇筑后立即覆盖湿麻袋，龟裂率降到1%以下。温度补偿型灌浆料（含缓凝组分）更适合高温工况，但需提前做30分钟流动度保留试验。

节点构造细节决定灌浆料能否填满空腔

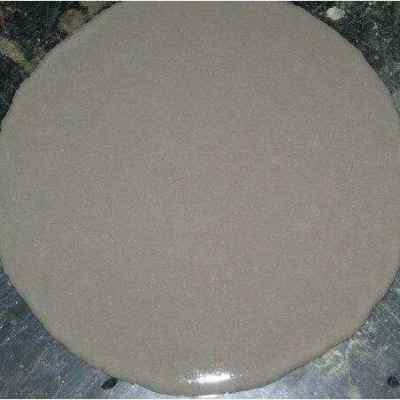

很多现场问题出在预制墙板与梁底的缝隙设计上。设计图常标注“20mm缝宽”，但实际施工时，墙板安装误差导致缝宽从15mm到35mm不等。灌浆料流动度需根据实际缝宽调整：缝宽小于20mm时，必须用流动度≥300mm的细骨料灌浆料；缝宽超过30mm时，可掺入5%的5mm级配碎石防止离析。

某保障房项目曾因未设置排气孔，导致灌浆料在L型节点处形成气穴，后期注浆补强花了3倍工期。我们的做法是：在墙板顶部两侧预埋Φ10mmPVC排气管，灌浆时看到浆体从排气管均匀流出再封堵。这个细节在JGJ 1-2014里没有明确，但能直接避免返工。

养护方式对填充墙灌浆料长期性能影响很大

灌浆料浇筑后7天内的养护，直接决定节点密封寿命。常规做法是洒水养护，但填充墙节点位置特殊，水不易存留。某商业综合体项目采用喷涂养护剂的方式，28天后取芯检测，芯样表面致密无裂纹，而相邻未养护的节点，敲击有空鼓声。

养护温度也需控制。冬季施工时，我们要求节点区域温度不低于5℃，用保温棉被覆盖，并留测温孔每天记录。实测数据显示，温度低于5℃时，灌浆料28天强度仅能达到设计值的70%。经验上来说，养护期间保持湿度≥85%比单纯提高温度更关键，可以用塑料薄膜包裹并定期喷水。

验收时最容易被忽视的检测项

现场验收常只做抗压强度试块，但填充墙灌浆料的核心指标是粘结强度和抗渗性。某医院项目在验收时增加原位拉拔试验，发现3个节点的粘结强度低于0.5MPa（设计要求≥1.0MPa），原因是基层未凿毛且未涂界面剂。这个教训说明，灌浆前必须检查基层处理：混凝土表面需用钢丝刷拉毛，并涂刷专用界面剂，这是GB/T 50448-2015附录A里强调但现场常被省略的步骤。

抗渗性检测也建议纳入。我们常用简易方法：节点养护28天后，在接缝处刷一层肥皂水，从另一侧用空压机加压0.3MPa，观察有无气泡。某项目用此法发现3处微渗，及时注浆处理，避免了后期渗漏投诉。这个土办法比实验室检测更直接，适合现场快速判断。
