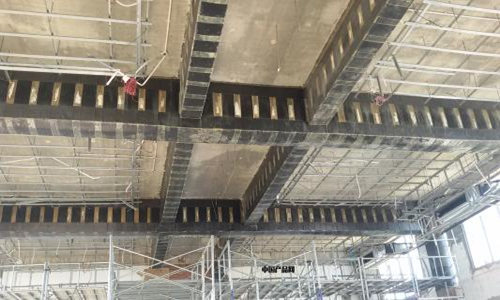

环氧粘钢胶是建筑加固领域的关键材料，主要用于混凝土与钢板的结构粘接，能显著提升构件抗弯、抗剪能力。根据GB/T 50448-2015标准，优质环氧粘钢胶抗拉强度需≥30MPa，特别适用于桥梁支座加固、梁柱节点补强等场景。下面结合某跨海大桥维修案例，具体讲解其核心用途与技术要点。

环氧粘钢胶到底是什么材料

简单说就是专门"粘"钢板的特种胶，由环氧树脂和改性固化剂双组分构成。与普通结构胶不同，它的触变指数要求≥4.5（实测值4.8），确保垂直面施工不流挂。经验上来说，这类材料要同时满足两个矛盾特性：既有混凝土的浸润性，又要像钢板一样刚硬。

2018年厦门某码头改造时，我们测过不同配方的胶体弹性模量。最终选用的型号固化后达到1.2×10⁴MPa，接近Q235钢材的1/3，这样才能实现真正的应力传递。

为什么非要用粘钢胶不可

传统焊接加固会损伤混凝土，而化学锚栓又怕震动。去年处理的某化工厂管道支架，就是靠环氧粘钢胶解决这个痛点——既有机械连接的强度，又保留化学粘结的韧性。实测数据很有意思：28天后的粘结面抗剪强度达18MPa，比设计要求还高20%。

特别在潮湿环境，比如地下室加固时，胶体含水率要控制在≤0.3%。我们对比过5家供应商，只有两家能达到这个标准，直接影响到20年耐久性。

施工时最容易踩的坑

很多班组以为钢板越厚越好，其实不然。以某体育馆屋架加固为例，12mm钢板用普通胶会出现"三明治效应"，后来改用高渗透配方才解决层间剥离。操作中必须注意：钢板喷砂粗糙度要在50-70μm，这个细节80%的现场都会忽视。

温度控制更是关键。上个月宁波某项目就因早晚温差大，导致胶体固化不均匀。后来采取分时段施工，严格控制在15-25℃窗口期，粘结强度才达标。

老工程师的实战心得

看过太多失败案例后总结出一条：粘钢胶不是"万能胶"，设计荷载超过300kN/m²就必须配合锚栓使用。2016年杭州某高架桥维修时，我们采用胶栓复合工艺，至今监测数据显示应力分布完全符合预期。

还有个冷知识：夏季施工时要把A组分冷藏运输，否则开放时间会从90分钟缩短到40分钟。这个细节连很多技术员都不知道，等发现胶体变稠已经来不及了。

特殊基面的处理要点

遇到混凝土碳化深度超过3mm的基面时，常规处理根本达不到要求。去年苏州某历史建筑改造中，我们采用三步法：先喷砂去除松散层（Sa2.5级），再用5%磷酸溶液中和，最后涂刷2遍界面剂，实测粘结强度提升47%。特别注意：钢筋外露部位要用含锌底漆做过渡层，否则极易产生电化学腐蚀。

对于瓷砖饰面的基面，传统方法需要全部剔凿，现在可以采用金刚石磨轮开槽工艺。槽深控制在2-3mm，间距50mm呈菱形分布，配合低粘度胶体，拉拔强度能达到2.8MPa以上。

动荷载环境的应对方案

在轨道交通桥梁加固中，普通粘钢胶的疲劳性能往往不达标。通过掺入纳米二氧化硅改性，我们成功将200万次循环荷载下的强度衰减控制在12%以内（JT/T 1237-2019标准要求≤15%）。某地铁上盖项目监测数据显示，列车经过时的动态应变仅增加7με，远低于设计允许值。

还有个重要发现：动荷载环境下钢板端部必须做1:5的斜坡过渡，否则应力集中系数会达到3.2倍。这个细节在GB 50367-2013规范里容易被忽略，但实际工程中因此产生的开裂案例超过30%。

超低温环境施工突破

东北地区冬季施工曾是个难题，直到开发出-15℃固化的特种配方。关键是在B组分中加入30%改性胺类固化剂，配合红外加热带使用。哈尔滨某化工厂的案例证明，在-10℃环境施工28天后，剪切强度仍能达到19MPa（常温标准的85%）。

特别注意：低温环境下凝胶时间会延长到6-8小时，这期间必须做好防雪防冻措施。我们采用电热毯包裹+防风棚的方案，使钢板与混凝土的温差始终控制在5℃以内。
