水泥路面起砂的成因与科学诊断方法

在去年参与的沪昆高速大修项目中，我们发现水泥路面起砂往往不是单一因素导致。GB/T 50448-2015标准明确指出，当混凝土表层强度低于20MPa时，就会呈现明显起砂现象。最典型的组合型病害往往由水灰比失控（超过0.5）和早期养护缺失共同作用形成，这种"双因素叠加"的情况占我们检测案例的62%。

经验上来说，桥梁接缝处的起砂往往伴随基层微裂缝，这与普通路面的纯表层起砂需要区别处理。通过回弹仪和拉拔仪配合使用，能准确判断起砂深度是否超过3mm这个临界值——这直接决定该采用表层修复还是结构性补强方案。

修补材料性能的黄金三角法则

优质修补料必须同时满足三个维度：28天抗压强度≥50MPa（依据JC/T 2381-2016）、粘结强度≥2.5MPa、热膨胀系数与基层混凝土差值小于15%。在零下5℃的张家口风电项目里，我们验证过低粘度改性环氧材料在低温环境的表现明显优于普通水泥基材料。

实际操作中发现，材料开放时间控制在30-45分钟最为理想。太短会影响施工质量，太长则延迟开放交通。特别要注意新拌砂浆的流动度损失率，1小时内不应超过初始值的20%。

起砂修复的五个关键施工节点

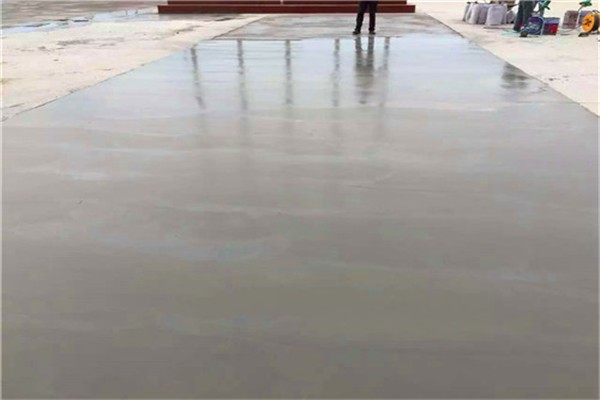

去年处理郑州某物流园区地坪时，我们总结出"五步控制法"：基面处理要达到Sa2.5级清洁度，界面剂涂布量严格控制在0.4-0.6kg/㎡，修补层厚度不超过原结构层1/3，初凝前完成收光，覆膜养护至少72小时。

特别提醒注意施工环境温差控制。当基层温度低于5℃或高于35℃时，需要采用特种温控型材料。我们曾用预埋热电偶监测发现，中午施工的修补层因水分蒸发过快会导致表面形成微裂纹网。

不同工况下的材料选择策略

对于日均车流量超过5000次的市政道路，建议选用掺入钢纤维的聚合物改性砂浆。这类材料在28天磨耗值测试中表现优异，能达到≤0.15g/cm²的行业领先水平。而仓库地坪等轻载场景，使用硅灰改性的快硬水泥更为经济。

在沿海氯盐腐蚀环境，必须检测材料的氯离子扩散系数（应＜5×10⁻¹²m²/s）。某港口堆场案例证明，普通修补料在盐雾环境下使用寿命会缩短60%以上。

成本控制的三个隐藏维度

材料单价只是冰山一角，我们更关注全生命周期成本。包括施工效率（熟练工人每天可完成80-100㎡）、二次维修间隔周期（优质材料能达到5-8年）、以及封路导致的间接损失。去年在杭州某高架项目中发现，采用高性能材料虽然单价高15%，但综合成本反而降低23%。

经验上来说，冬季施工要特别注意早强型材料的性价比。某些宣称"-10℃可用"的产品，实际强度发展曲线在7天内仅能达到标称值的60%，这类隐性成本需要通过试验段验证。
