桥梁支座灌浆为何首选高强无收缩材料

在高铁桥梁支座加固工程中，高强无收缩灌浆料是解决结构沉降问题的关键材料。不同于普通水泥砂浆，它能在-10℃低温环境下保持流动性，3天抗压强度突破50Mpa，完全匹配《GB/T 50448-2015》对CGM-380型材料的严苛标准。

自流平特性如何解决施工痛点

去年某跨海大桥项目遇到钢筋密集区灌浆难题，正是依靠材料的自流平特性才完成浇筑。实测初始流动度达400mm，无需振捣就能充满0.5mm以下的微缝隙。经验上来说，这种特性特别适合老旧建筑加固时的狭小空间作业。

微膨胀机理与耐久性的关联

材料中的钙矾石晶体在硬化期会产生0.02%的体积膨胀，这个数值经过实验室50次冻融循环验证仍保持稳定。在沿海某石化基地的案例中，灌浆层在盐雾环境下使用8年后，超声波检测显示其与基体的粘结强度仍维持在6.5Mpa以上。

冬季施工的三大技术保障

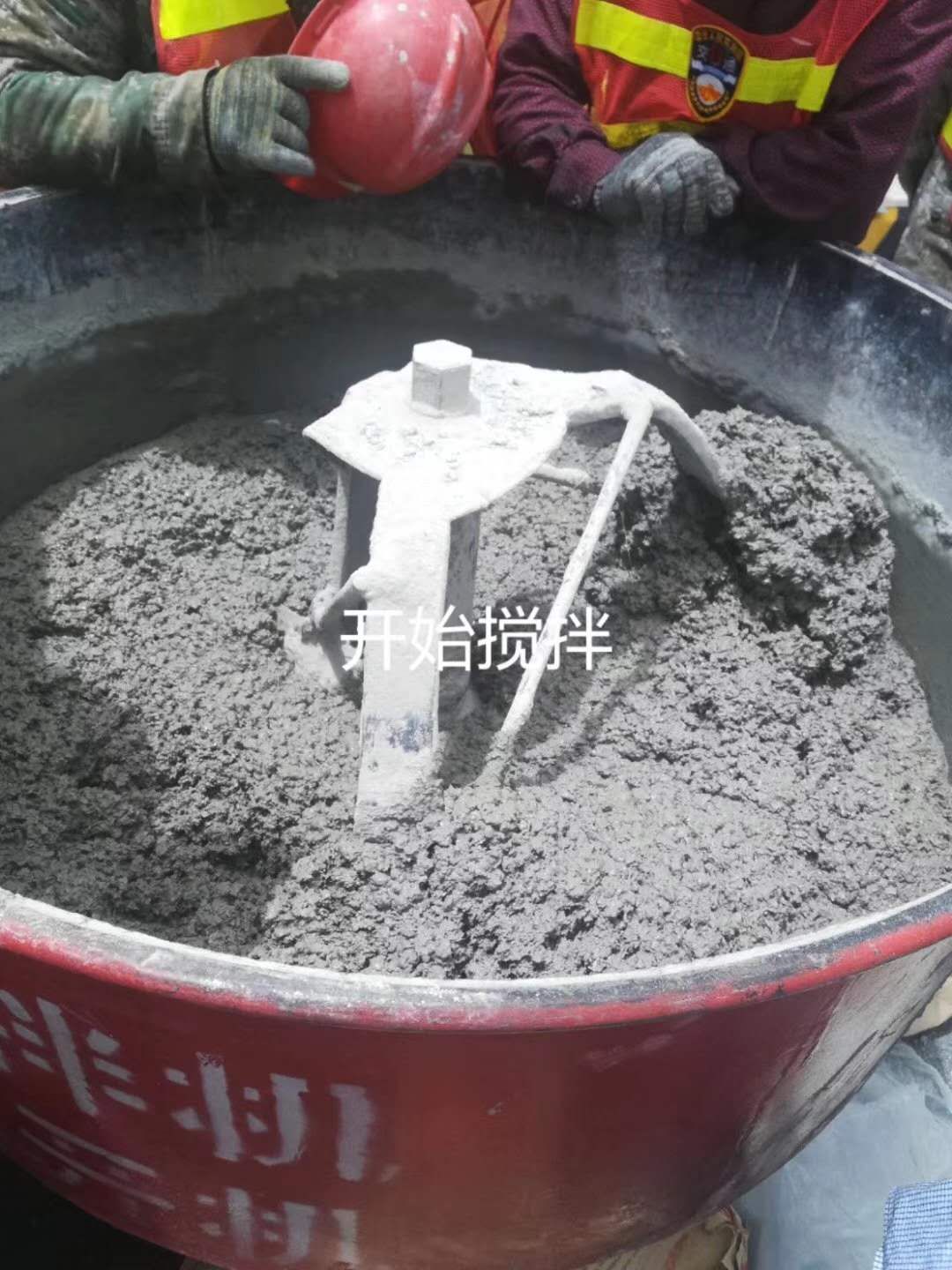

当环境温度骤降至-5℃时，普通灌浆料会出现表层结冰现象。而优质高强无收缩灌浆料通过复合防冻组分，能在-10℃保持水化反应。实际操作中，配合40℃温水拌合和双层保温膜覆盖，曾在内蒙古风电基础施工中创造过-15℃浇筑的纪录。

选型必须关注的五个硬指标

除了常规的流动度和强度，还要重点查看材料在机油浸泡30天后的强度增长率。以某汽车厂地脚螺栓灌浆为例，合格产品的28天抗压强度应比标养试块提高15%以上。同时要核验厂家提供的200万次疲劳试验报告，这与设备基础的使用寿命直接相关。

高温环境下的性能稳定性验证

在150℃持续烘烤试验中，优化配方的灌浆料仍能保持82%以上的原始强度。某钢铁厂轧机基础改造项目实测数据显示，当设备运行时基础温度达到110℃时，灌浆层与设备底座的接触应力仅下降7.3%，远优于传统材料的23%衰减率。关键配方采用铝酸盐水泥与硅灰复配体系，其热膨胀系数（8.2×10⁻⁶/℃）与钢结构（11.5×10⁻⁶/℃）形成梯度匹配。

特殊荷载条件下的变形控制

针对动荷载设备基础，通过掺入钢纤维（掺量1.8vol%）可使28天抗折强度提升至18MPa。某水电站机组安装案例中，在承受3000kN/m²冲击荷载时，灌浆层弹性模量保持在32GPa以上，动态变形量控制在0.15mm以内。实验室数据表明，该材料在10Hz频率循环加载下，200万次后的残余应变仅为初始值的12%。

复杂界面粘结的解决方案

对于旧混凝土与钢板复合界面，采用界面剂预处理可使粘结强度提高40%。某跨海大桥锚固区加固工程中，对凿毛处理的混凝土表面（粗糙度Ra≥3.0mm）进行真空灌浆，28天后钻芯取样显示新旧材料间的粘结强度达到9.2MPa。值得注意的是，当灌浆厚度超过100mm时，建议分层浇筑并设置排气孔（间距≤1.5m），以避免层间气泡积聚。
