防腐砂浆的核心作用是在混凝土、钢结构等基层表面形成一道耐化学侵蚀的保护层，专门用于抵抗酸、碱、盐及工业废水对建筑的腐蚀。与普通防水砂浆不同，它通过添加阳离子氯丁橡胶等聚合物改性，兼具防水与防腐双重功能，是污水处理池、化工厂地坪及海洋工程中常用的修补与防护材料。

聚合物防腐砂浆的材料构成与性能指标

聚合物防腐砂浆由水泥、级配骨料和可再分散的有机聚合物（如阳离子氯丁橡胶胶乳）组成。聚合物通过均聚或共聚反应形成网状结构，填充水泥水化后的毛细孔，从而大幅提升密实度和抗渗透性。根据GB/T 50448-2015《水泥基灌浆材料应用技术规范》，这类材料的抗压强度应不低于40MPa（28天），粘结强度需大于1.5MPa，抗渗等级可达P12以上。实际操作中，我们要求其耐化学性指标（如耐硫酸盐侵蚀系数）不低于0.85，确保在pH值3~11的腐蚀环境中长期稳定。

防腐砂浆适用的工程部位与选材依据

这类材料主要用在直接接触腐蚀介质的部位：游泳池、储水箱、地下室、浴室、桥梁排水沟以及化工厂的酸碱中和池。以某污水处理厂为例，池壁长期接触含氯离子和硫酸盐的废水，我们选用阳离子氯丁橡胶改性的防腐砂浆，施工后5年未出现剥落或渗漏。选材时需注意：若环境温度高于60℃或存在强氧化性酸（如硝酸），应改用乙烯基酯树脂类防腐材料；对于冻融循环频繁的北方地区，还需复验材料的抗冻性能（≥F150）。

基层处理与界面准备的关键步骤

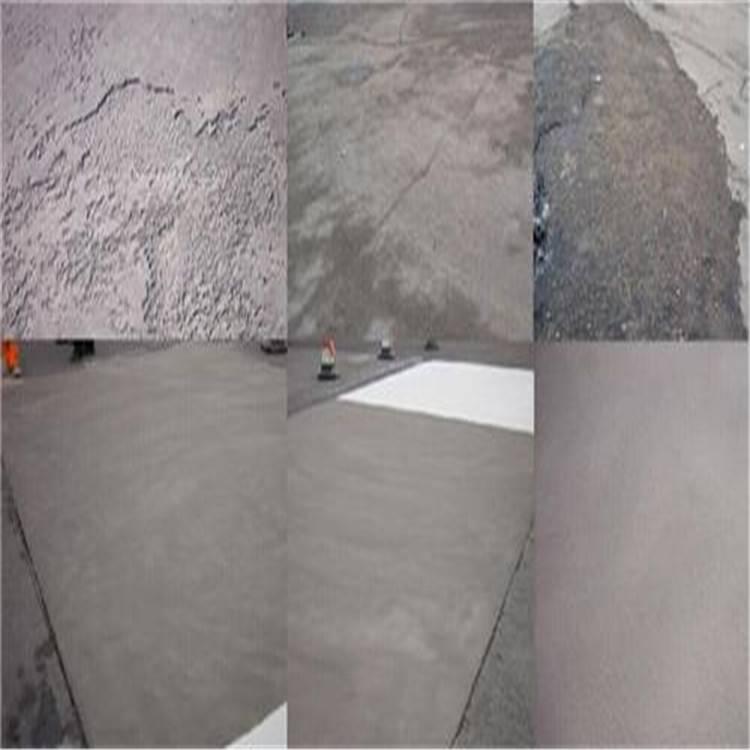

基层处理是决定防腐砂浆粘结寿命的第一道关。混凝土表面必须用高压水枪或喷砂机清除浮浆、油污和松散颗粒，露出坚实骨料，并保持粗糙度（拉毛深度约3~5mm）。对于钢基层，需除锈至Sa2.5级（近白级），并涂刷一道环氧界面剂。施工前，干燥基层应预湿至饱和面干状态，但不得有明水——经验上，用湿布擦拭后等待30分钟，表面无光泽时即可涂刷。若基层温度低于5℃或高于35℃，应暂停施工，避免聚合物成膜不良。

防腐砂浆的搅拌与施工操作要点

搅拌时，先将液体组分（约4.5kg）倒入洁净容器，再缓慢加入粉料，用电动搅拌器低速（300~500rpm）搅拌3~5分钟至无颗粒。稠度以刷涂时不流淌、不干涩为准，若需抹灰可适当减少液体量10%。施工采用“湿对湿”工艺：第一层涂刷后，在20℃环境下硬化4~8小时（手触不粘但未完全干透），随即涂刷第二层。若间隔超过12小时，必须用喷雾器润湿前层表面。对于地坪施工，为防止踩踏破坏，建议24小时后进行第二层。最后一道面层可用软海绵抹压收光，消除刷痕。喷涂施工时，喷嘴距基层30~40cm，气压0.4~0.6MPa，每遍厚度不超过1.5mm。

养护与质量验收标准

施工后12小时内应覆盖湿麻袋或喷洒养护剂，保持湿润养护至少7天。温度低于10℃时，养护期应延长至14天。验收时依据GB 50204-2015《混凝土结构工程施工质量验收规范》和GB 50550-2010《建筑结构加固工程施工质量验收规范》，主要检查：涂层厚度（用测厚仪，平均厚度不低于设计值90%）、粘结强度（拉拔试验≥1.0MPa）、以及无空鼓、裂纹、起皮等缺陷。对于防腐性能，可做48小时耐化学浸泡试验，表面无软化、起泡、变色即为合格。
