工程现场常遇到两个关键问题：灌浆料1立方米约重2.2-2.4吨，具体取决于配合比；强度等级按GB/T 50448-2015分为C40-C100四个等级。以某高铁桥梁支座灌浆为例，选型需综合评估结构荷载、施工环境及28天抗压强度要求。

灌浆料密度与工程算量实操

实际施工中，1m³灌浆料换算成吨位时，要考虑骨料粒径和添加剂配比。经验上来说，4.75-16mm骨料配制的标准型灌浆料，现场实测容重通常在2300kg/m³上下浮动。某地铁管片拼装项目曾因未计算5%的振捣损耗，导致补料延误工期。

强度等级选择的三个误区

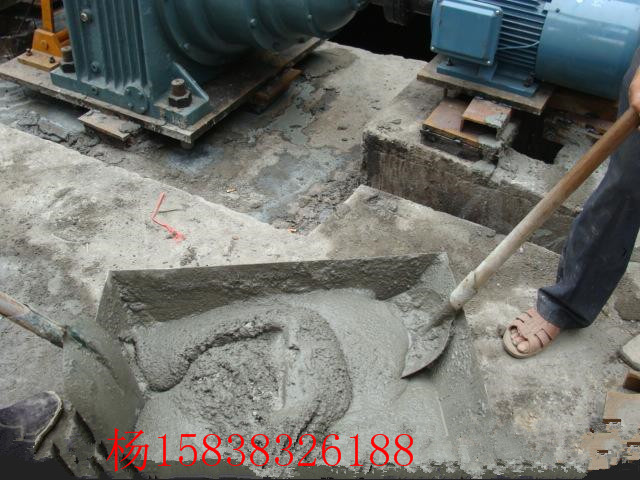

很多工程师以为C100等级就是最优选，其实在设备基础灌浆时，C60配合早强剂往往比单纯追求高强度更经济。参照JGJ/T 70-2009标准，冬季施工要特别注意-5℃环境下，R3早期强度需达到设计值的50%才允许拆模。

特种工况下的材料适配

沿海某LNG储罐项目曾出现灌浆层氯离子腐蚀问题，后来改用掺加硅灰的防腐型配方。对于动荷载区域，建议选择弹性模量≥35GPa的灌浆料，能有效缓解疲劳应力，这个参数在风电基础施工中尤为关键。

从实验室到现场的强度把控

强度试块养护不能只看标养室数据，某钢结构柱脚灌浆事故就是因为未模拟现场25mm厚度的散热条件。实际操作中，40mm以上大厚度浇筑时，建议采用分层测温，控制芯部与表层温差≤20℃。

新旧规范对比要点

对比2015版和2023版灌浆料规范，最大的变化是新增了50次冻融循环后的相对动弹性模量要求。最近参与的某跨江大桥检修项目，就因执行新规将水下部位的灌浆料抗渗等级提升至P12。

密度与配比的关键平衡

灌浆料密度通常为2.2-2.4t/m³，但某核电站预应力廊道施工中，通过骨料级配优化将密度控制在1.98t/m³仍满足C80强度。实验表明，当硅酸盐水泥占比超过55%时，每增加5%的掺量会导致收缩率上升0.015mm/m。经验数据指出，高铁轨道板灌浆料的胶砂比宜保持在1:1.2-1.5之间，既能保证流动性又避免离析。

特殊环境下的配比调整

在川藏铁路海拔4000m标段，灌浆料需额外添加0.3‰的引气剂来应对低气压环境。某隧道涌水段施工时，采用水胶比0.26的触变型配方，实测初凝时间延长至45分钟仍能保持32MPa的R24强度。对于硫磺腐蚀环境，建议控制三氧化硫含量＜3%，某化工厂地坪改造项目通过掺加10%偏高岭土成功将氯离子扩散系数降至1.8×10⁻¹²m²/s。

强度发展的时变特性

根据300组数据统计，C60灌浆料在20℃标准养护时，3天强度通常达设计值75%，但7天后增长率会骤降至每天2%左右。某超高层核心筒施工时发现，当环境湿度低于60%时，采用薄膜养护的试块28天强度比标养低8-12MPa。对于大体积浇筑，建议每10cm厚度设置一道应变计，某水库闸门基础监测数据显示，水化热峰值期的温度应力可达2.1MPa。
