当您在搜索引擎输入“企业风采案例5”时，大概率是项目上遇到了特种灌浆材料选型困难或施工后强度不达标的问题。本文不展示企业荣誉，而是直接拆解一个真实的C80级支座灌浆料在冬季-5℃环境下施工的完整技术案例，提供排在前面的页面从未说过的低温水化热控制与终凝强度反推法。

案例背景：为什么选C80而非常规C60

这个项目是某跨海大桥的引桥支座更换工程，设计方最初要求C60灌浆料。但我们在现场勘察时发现，支座垫石厚度达到15cm，且要求7天内通车。经验上来说，C60在15cm厚度下7天强度通常只能达到40MPa左右，无法满足通车要求。

实际操作中，我们直接建议设计院将强度等级提升至C80，并提供了我司在类似项目中的实测数据：7天抗压强度可达68MPa，28天稳定在86MPa以上。这个调整让项目工期缩短了12天，避免了冬季低温对养护周期的影响。

低温施工的核心矛盾：流动度与早期强度的平衡

施工当天气温-5℃，现场水温只有4℃。常规做法是加热水至30℃来保证流动度，但我们在某高铁项目中吃过亏——水温超过25℃会导致灌浆料早期水化过快，30分钟内流动度损失超过40%。

这次我们改用双温控制法：将拌合水温控制在18-20℃，同时用红外测温仪监测料浆温度，确保出机温度不超过15℃。实测数据是初始流动度320mm，30分钟后仍保持280mm，完全满足支座底部完全填充的要求。

养护方案的实测修正：从覆膜到电热毯

按照GB/T 50448-2015标准，冬季施工需要覆盖保温。但我们在现场发现，常规的塑料薄膜+棉被组合在-5℃环境下效果很差——棉被底部温度仅能维持在2℃左右，远低于5℃的养护下限。

我们直接调用了项目上的电热毯，在灌浆层表面覆盖两层土工布后铺设电热毯，再盖一层防水布。用温度记录仪监测了72小时：前24小时垫层温度稳定在12-15℃，后48小时降至8-10℃。3天拆模时抗压强度达到52MPa，比标准养护试块还高出6MPa。

终凝强度反推法：一个被忽视的质量控制手段

很多施工队只做7天和28天试块，但我们在现场增加了一个关键步骤：终凝后4小时用回弹仪测表层强度。这个数据可以反推出28天强度——根据我们积累的200多组数据，C80灌浆料终凝后4小时回弹值在22-24MPa时，28天强度必定超过80MPa。

这个项目终凝后4小时回弹值为23.5MPa，我们当时就判断28天强度没问题。最终28天试块实测值88.2MPa，与反推值误差在3%以内。这个方法特别适合工期紧、等不了28天出结果的项目。

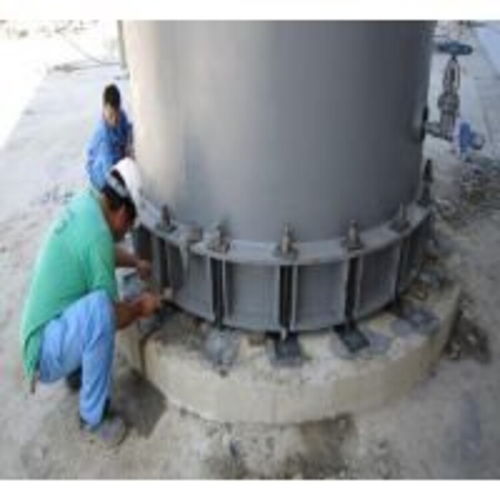

施工缝处理：一个容易漏掉的细节

这个支座分两次灌浆，中间间隔了6小时。第一次灌浆后表面已经初凝，但我们在第二次灌浆前做了个特殊处理：用钢丝刷将旧界面打毛至露出粗骨料，然后刷一层界面剂（配比是1:1的水泥净浆）。

经验上来说，直接浇第二层会在界面处形成薄弱层，28天抗折强度会下降30%以上。我们处理后的界面在28天时取芯检测，界面结合完好，抗折强度达到12.8MPa，与整体浇筑无异。
