公路伸缩缝灌浆材料

地面层析修复材料是一种用于道路混凝土快速硬化和早期强化修复的材料。用于快速修复和修复损坏的混凝土，如飞机跑道和高速公路，以及其耐久性、结构强度和使用方法。

一，应用

用于飞机跑道、公路路面、高速公路和铁路路面、桥梁伸缩缝、城市道路等各种损坏地面混凝土的快速修复。

二，特性

1.快干早强：一般情况下10分钟即可完成终凝，强度可达30分钟MPa1小时内；

2.低收缩：材料收缩率低，抗裂性好；

3.粘结性强:与旧混凝土的粘结强度可达3MPa

4.低温施工：材料可在-10度施工；

5.耐用性：材料具有良好的抗冻性和抗碳化性，耐久性好；

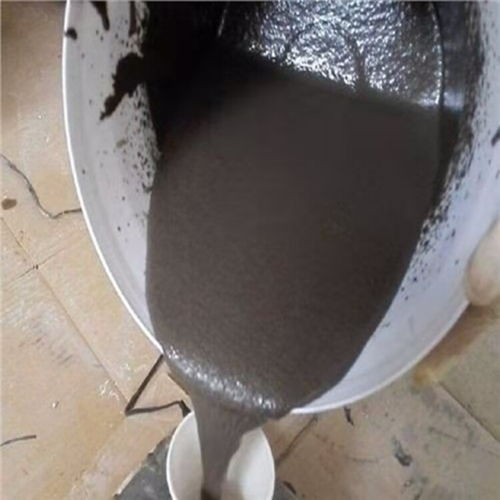

6.商品具有良好的流动性和自密性，现场施工振动较小。桥梁快速修复材料是郑州古永路桥材料有限公司开发的水泥基纤维材料，用于快速修复桥梁伸缩缝的混凝土损伤、桥面路面间隙、表面等疾病。本产品具有施工简单、初始强度大、后期无损失、耐磨性强、色差小、驾驶速度快等优点，可大大降低混凝土道路的维护成本和交通风险。

桥梁专用快速修复材料主要用于修复桥梁伸缩缝混凝土损伤、桥面路面间隙、凹坑等严重疾病，修复桥梁外观和性能指标，降低维护成本，获得良好的经济效益和生态效益。

【桥梁伸缩缝混凝土修补施工技术】

工具准备→凿毛→清洗→湿润→搅拌→修理→维护→分割→开放交通

(1)工具准备:发电机、切割机、吹风机、高压水泵、风镐、海棉或拖把、立式搅拌机(不合格的可以用手持式搅拌机代替)、不良钢(直尺)、铁铲、储水桶、冷水

(2)凿除：用风镐凿除破碎的混凝土，防止凿除时出现啃边状况。

(3)，清除：清理凿除的混凝土。

(4)焊接:用电焊焊接必须焊接的区域。

(5)湿润：用温水充足湿润已清洁的维修区域。维修前不能有冷水。如果有冷水，用海绵或拖把清洗。

(7)搅拌:根据12.5%的水灰比(如果天气温度较高，应适当多加水，但放水范围应保持在13%以内)，在搅拌器中加入桥梁专用快修材料和冷水，搅拌3-5分钟至对称，然后加入30%-50%的干净碎石，继续搅拌至对称。(连续级配，孔径小于30毫米，***最好用水清洗砂砾)

(8)修复:将混合好的修复材料倒入清洗过的修复区域，立即用塞尺清洗，然后用抹子收集，一次成型。操作时间应保持在30分钟以内，初凝后不应进行二次抹灰和抛光(如果条件允许，可以增加振动夯实，使修复材料更加密实，但振动夯实不能过多)。

(9)保养：进行修补，最终冷凝后，立即洒水覆盖塑料膜进行保养。

(10)，开放式交通：修复后4小时，解除隔离，开放式交通。(如果条件允许，固化时间可以稍微增加。
