风机基础高强灌浆料是什么

风力发电专用灌浆材料广泛应用于陆地风力发电机组的超高强度水泥基灌浆。它是一种无收缩水泥基灌浆，与水混合，导致高早期强度和最终强度均匀，可移动，可泵送灌浆。该产品具有高抗疲劳能力。水泥纳米材料制成的混合材料沉积模型和灌浆具有优异的技术特性、优异的流变性能和独特的增加施工时间。

第一，产品优势

早期强度、高强度、设备安装后即可运行生产。

1、抗拉强度极高：超过EN206级，如C100/115级。

2、具有独特硬化特性的超高韧性。

3、抗疲劳能力好。

4、早期强度发展迅速，可以快速交付使用和拆卸临时支撑。

5、在20°C下24小时，≥50MPa

6、高流态，不泌水，防锈，保证最终工艺性能一致，防止灌浆泵堵塞。

7、可以远距离，大高度泵送。

8适用期增加≥2h

9、可以在复杂地区或基本灌浆方式无法进入的地区进行泵注或注浆。

第二，应用领域

1、风力涡轮机装置注浆，即采用预应力技术组装装置，如陆地风能发电机前提装配注浆。

2、设备必须具有优异的抗疲劳性能。

3、在非常严格的条件下进行灌浆，例如气温低至2°C.

4、锚定风力发电机塔体螺栓。

5、对于25mm至300mm的强度、模量、可塑性等高标准间隙添加。

三是性能参数

GB/T50448-2015《水泥基灌浆材料应用技术规范》

施工工艺

施工技术

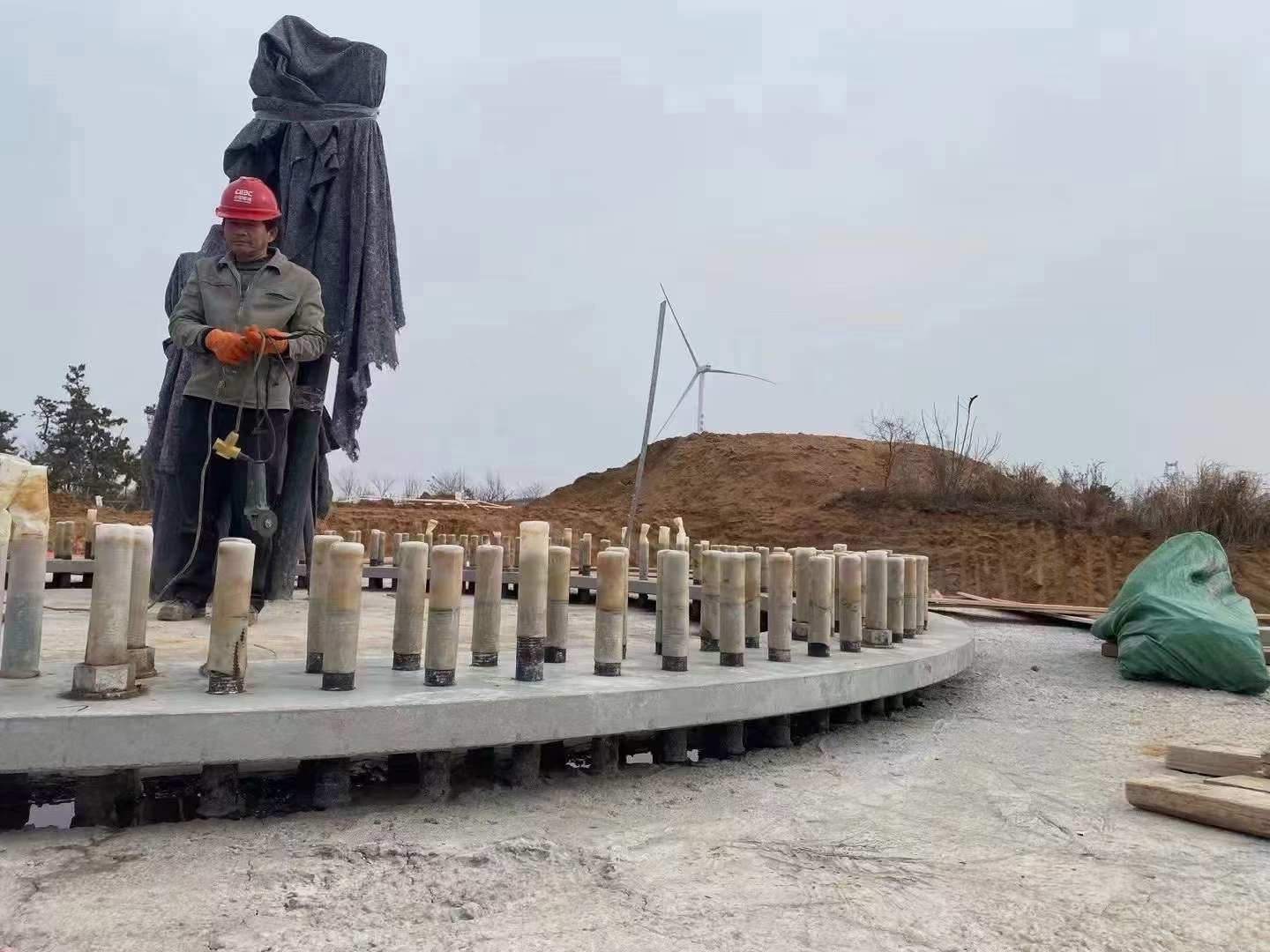

(1)锚板埋件按螺栓基础图规定组装。

(2)将锚板支撑螺栓与相应的埋件焊接牢固，焊脚高度≦6mm，调整支撑螺栓，使下锚板达到图纸建筑标高，且下锚板平整度≦3mm，锚板与基础核心同轴度≦5.0mm.

(3)现浇混凝土结束后，规定锚板顶部在一个平面内，其偏差不得超过2毫米。当制造商有特殊要求时，应按照制造商的要求执行，并尽可能减少安装误差。

(4)螺栓穿入下锚板后，下锚板下面应全部垫上垫片，同时将下螺母拧紧至300N。.m,不可忽视。浇筑锚板下部分垫层前，应进行隐蔽工程验收。经监理验收，露出的丝口不得少于2个扣子和签证。只有达到标准(螺母没有遗漏或拧紧)后，才能浇筑。

左右锚板的同轴度应该是5)≦3mm.

(6)螺栓组合件应在现浇混凝土环节进行关键维护，上锚板和螺栓的上端应用塑料布或雨布包裹，以免上锚板和螺栓在浇筑混凝土时被污染或损坏。

(7)浇筑混凝土3天后可进行灌浆施工，二次灌浆规定无收缩、无泌水、自流平、性能、防腐蚀性(锈蚀)。灌浆材料的厚度允许误差±5mm，应该继续施工。灌浆材料的施工、维护应按照GB/T50448-2015的《水泥基灌浆材料应用技术规范》进行。

(8)水泥基灌浆材料接触的混凝土表面应充分凿毛。灌浆前，应清洗接触灌浆材料的机器底板和混凝土基础表面，不得有松动碎石、浮浆、灰层、油渍、果蜡等。灌浆前24小时，基本混凝土表面应充分浸泡，灌浆前1小时，应存水。

(9)二次灌浆时，应从一侧进行灌浆，直至从另一侧溢出，不得从相对两侧同时进行灌浆。灌浆开始后，必须继续进行，灌浆时间应尽量减少。

(10)灌浆材料设计强度达到后，表面涂上普通环氧煤沥青，干膜厚度不低于300um。.按照“埋地钢管环氧煤沥青防腐层技术标准(SY0447-2014)”实施。

(11)基本混凝土强度达到后，可进行吊装施工，螺栓张拉至设计预拉力926kN，超张拉指数1.15，螺栓验收合格后，风扇可调节发电。
