设为首页
|
收藏本站
服务热线:158-3832-6188
首页
关于我们
公司简介
文化理念
企业优势
联系我们
新闻资讯
行业资讯
公司新闻
常见问题
产品中心
核电工程
轨道工程
公路工程
加固工程
水利工程
隧道工程
石化工程
地面工程
砼外加剂系统
民建工程
港口工程
特材配置系统
案例展示
荣誉资质
客户服务
服务承诺
售后服务
联系我们
相关栏目
Site navigation
行业资讯
公司新闻
常见问题
联系方式
Contact
可慧(上海)新材料科技有限公司
地 址:上海市-金山区-卫昌路
邮 箱:15838326188@139com
网 址:https://www.khshxcl.com
微 信:158-3832-6188
主页
>
新闻资讯
>
行业资讯
>
行业资讯
Welcome to visit our website
混凝土裂纹修补剂如何对混凝土裂缝进行修补
点击次数:
更新时间:2020-06-12 09:38 【
打印此页
】 【
关闭
】

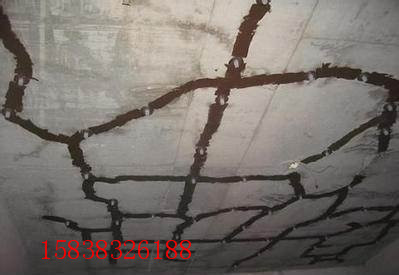

混凝土修补剂是一种高性能水泥基聚合物复合材料,乳液中含有共聚成分,在水泥中引起交叉反应链形成聚合物——水泥水化物的互传网络结构,产生化学与机械结合的内聚力与附着力,提高了拉伸强度和粘结强度,涂覆在混凝土表面并与之牢固粘结形成高强坚韧耐久的弹性涂膜保护层,可有效阻止环境中二氧化碳、氯化物、氧气和海水、酸雨等腐蚀介质对结构材料的侵蚀。该涂料由高性能聚合物乳液、多种助剂(液料,A
组分
)与改性水泥基材料(粉料,B 组分)双组分组成,涂层固化后是一种既有聚合物材料的柔性,又有无机材料的高耐久性的新型保护封闭材料。
产品相关指标
项目
指标
凝结时间
初凝时间,min
≥45
终凝时间,h
≤24
抗折强度,MPa
7d
——
28d
≥6.0
抗压强度,MPa
7d
——
28d
≥18
湿基面粘结强度,MPa
28d
≥1.0
抗渗压力,MPa
28d
≥1.5
三;施工流程
1.基面处理更多产品访问
https://www.khshxcl.com
(1)混凝土基面:基面应坚硬、平整、粗糙、干净、润湿。基面凸凹、不平之处 ,应先用角磨机打磨平整;基面浮尘、浮浆、油污等应用钢丝刷除掉,疏松、空鼓
部位应予凿除;较大缺陷用本产品调配的聚合物砂浆修补找平,配比为(质量比, 以下同):A 组分:B 组分:细砂:水=1:4:2:适量;各种缝隙、裂缝或蜂窝、麻面等不平整处用本产品调配的聚合物腻子找平,配比为:A 组分:B 组分:水=1:4:适量。涂刷防碳化涂层之前,混凝土基面应预先喷水清洗和湿润处理,稍晾一段时间后无潮湿感时再施刷涂料。更多产品访问
https://www.khshxcl.com
(2)粘结碳纤布后表面:按正常工序粘结碳纤纤维布后,应在最后一道面胶涂刷后在其表面均匀点粘一层干净石英砂(石英砂 40~70 目,点粘应薄而均匀),并用辊筒碾平,待表面干透后进行涂料的涂刷。对粘贴碳布与混凝土基面过渡区域, 应采用聚合物腻子找平,平缓过渡。
(3)粘钢表面:按正常工序粘钢施工结束后,清除钢表面的油脂、污垢及铁锈等附着物,然后涂刷 2 道环氧铁红防锈涂料,当防锈涂料未干时在其表面均匀点粘一层干净石英砂,并用辊筒碾平,待表面干透后进行涂料的涂刷。
2.涂料拌制
每次涂料配制前,应先将液料组分搅拌均匀。涂料的质量配比为:A 组分:B 组分: 水=1 :2: (0~0.2)涂刷底层时,加水量可取高限值。液料与粉料的配比应准确计量,采用搅拌器充分搅拌均匀,搅拌时间在 5min 左右,拌制好的涂料应色泽均匀,无粉团、沉淀。涂料搅拌完毕静置 3min 后方可涂刷。
3.涂料涂刷
涂层应分层多道涂刷完成。基面未批刮腻子层时,涂料应涂刷 4~5 道,使之形成1~1.2mm 厚度的涂层;有腻子层时涂刷 3 道即可,形成厚度约 0.75mm 的涂层。后道涂刷必须待前道涂层表干不粘手后方可进行(推荐即使在夏季快干季节,间隔时间也不要低于 1.5h)。当前道涂刷施工完毕后,应检查涂层是否厚薄均匀,严禁漏涂,合格后方可进行后道涂刷施工。涂刷工具可采用刷子或绒毛辊筒。辊涂时应来回多辊几次,以使涂料与基层之间不留气泡,粘结牢固。每遍涂刷宜交替改变涂层的涂刷方向。在使用中涂料如有沉淀应注意随时搅拌均匀。
4.涂层养护
www.khyzd.com,www.khshxcl.com
最后一道涂层施工完 12h 内不宜淋雨。若涂层要接触流水,则需自然干燥养护 7d以上才可。密闭潮湿环境施工时,应加强通风排湿。
上一篇:
SINO碳纤维布桥梁加固最新指标|施工|注意事项
下一篇:
压浆料压浆剂和灌浆料有什么区别,指标与施工
相关文章
环氧聚合物修补砂浆
裂缝注浆材料
路桥伸缩缝修补料
快速路面修补料
高速公路路面修补料
混凝土强度不够如何补救
相关产品
绝缘型道钉锚固剂
UHPC高性能混凝土
CGM轨道胶泥
