水性丙烯酸水泥砂浆

又称丙乳砂浆，粘结性极佳.抗裂.抗冷.防渗.防腐.抗氯离子渗透.适用于海洋的抗老化和耐腐蚀性.水闸.飞瀑.港口工程.道路.桥梁.冶金.化工.防渗工业地板、工业建筑等钢结构和混凝土结构.防腐护面及修复工程。丙乳砂浆还能耐稀酸.尿素.苯等化学物质被腐蚀，粘结性好.对新旧混凝土基层适应性好，附着力强，抗渗性好，对钢筋具有维护特性等优良特性，在工程中应注意：

1.用聚丙烯酸酯乳液混合砂浆作为整体表层时，厚度不得小于3mm.当施工面积较大时，应留下沉降缝或块错开施工。每个面积不得超过10-15个，可根据现场环境确定。填缝或块错开的施工间隙时间不得小于24个h.

2.混凝土或砖石结构立面和钢结构表面应分两次进行，每次间距不得小于24次h.当开展***后一次抹面时，应一次刮平，不得反复抹平。

3.产品施工工作温度为10-30℃，不可低于5℃，原料不能返潮.雨淋.日晒和杂物污染。

4.本产品雨天不宜使用。.冷冻时施工。如果需要在冬季施工，应采取必要的防冻措施。产品应随时混合，一次不能混合太多，每次混合应为2-3h内用完。

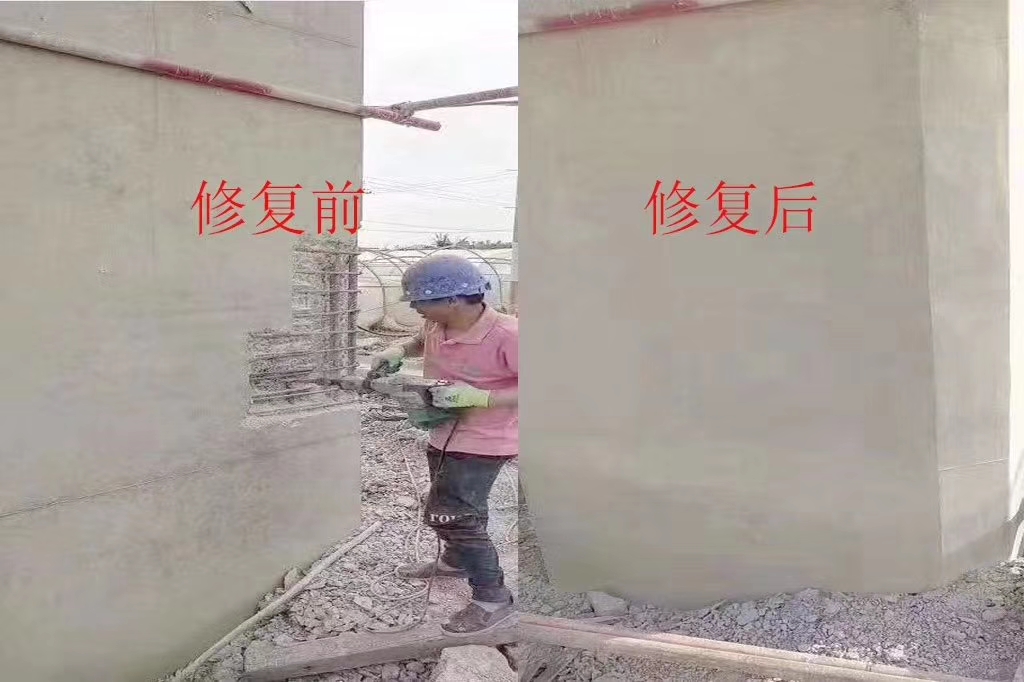

丙烯酸酯共聚乳液混合砂浆的各种性能试验结果和工程应用。与普通混合砂浆相比，该聚合物混合砂浆具有以下优良特点：最大极限伸长率可提高2~3倍，达到700~900×10~(-6)，抗压强度翻倍；抗拉弹性模具相应降低；收缩减少了很多；与老砂浆湿冷面的粘接强度提高了4倍左右；吸水率降低了80%左右，抗海水氯离子渗透能力提高了8倍左右；紫外碳弧灯全气候老化箱老化2160小时，抗压强度和极限伸长率不降低；浸泡后的软化系数几乎相似，浸泡200天的抗压强度和极限伸长率基本稳定，浸泡后一旦给出干燥的特性，各种特性都可以恢复。这是一种新型的防腐.与目前常用的环氧砂浆材料相比，修复防水涂料施工方便.毒性小，成本低。
