支座灌浆料规范标准

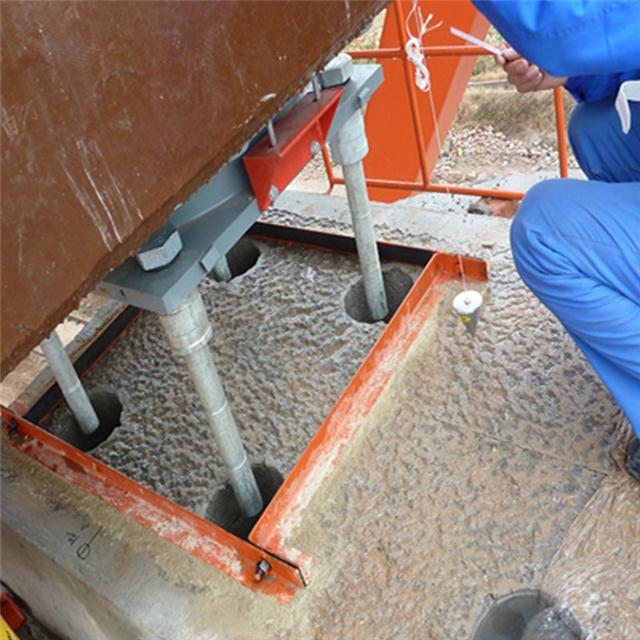

支撑灌浆材料是一种高性能的水泥基复合材料。本产品采用多种聚合物添加剂，硬化后表面光滑整齐，解决了传统砂浆的不均匀问题﹑干裂﹑脱落起粉等问题，有自流平，早强﹑高度﹑无收缩﹑超耐磨，施工方便。

备注：1.实验时，水料比0.15；

2.技术依据：JT/T桥梁支座灌浆材料1130-2017。

规范【2005】101号客运专线桥梁盆式橡胶支座临时技术条件。QQ447676452，电话15838304411

2.1预制简支箱梁盆式橡胶支座重力灌浆材料(支座灌浆材料，M50无收缩砂浆的流通性能应满足以下规定：

抗拉强度不少于50天MPa,56d和90d后强度不降低；28天弹性模具不少于30天GPa;24小时抗折强度大于或等于10MPa;泥浆水灰比不应超过0.34，不能泌水，流动度≥320mm,30min后流量不能低于240mm；标准维护环境下的28个桨体d膨胀率为0.02~0.1%。

如有特殊要求，灌浆材料可采用早、强、快、硬的材料。在室温下，灌浆材料为2。h抗拉强度不应小于20MPa,56d抗拉强度不得小于50MPa.

2.2重力梁桥盆式橡胶支座重力灌浆材料(支座灌浆材料，M50无收缩砂浆的流通性能应满足以下规定：

抗拉强度不低于20小时MPa,12小时的抗拉强度不少于25小时MPa,24小时的抗拉强度不少于40小时MPa,抗拉强度不少于50天MPa,56d和90d后强度不降低；28天弹性模具不少于30天GPa;24小时抗折强度大于或等于6MPa,抗折强度大于或等于828天MPa,56天抗折强度大于等于10MPa;不能泌水，流动度≥220mm,终凝≥30min,终凝≤3h；收缩率：2%，膨胀率：≥0.1%；

2.3预制多片T梁盆橡胶支座M50干硬无收缩砂浆(支撑砂浆)的性能应符合以下规定：

抗拉强度不低于25小时MPa,抗拉强度不少于50天MPa,56d和90d后强度不降低；28天弹性模具不少于30天GPa;24小时抗折强度大于或等于10MPa；标准维护环境下的28个桨体d膨胀率为0.02~0.1%。
