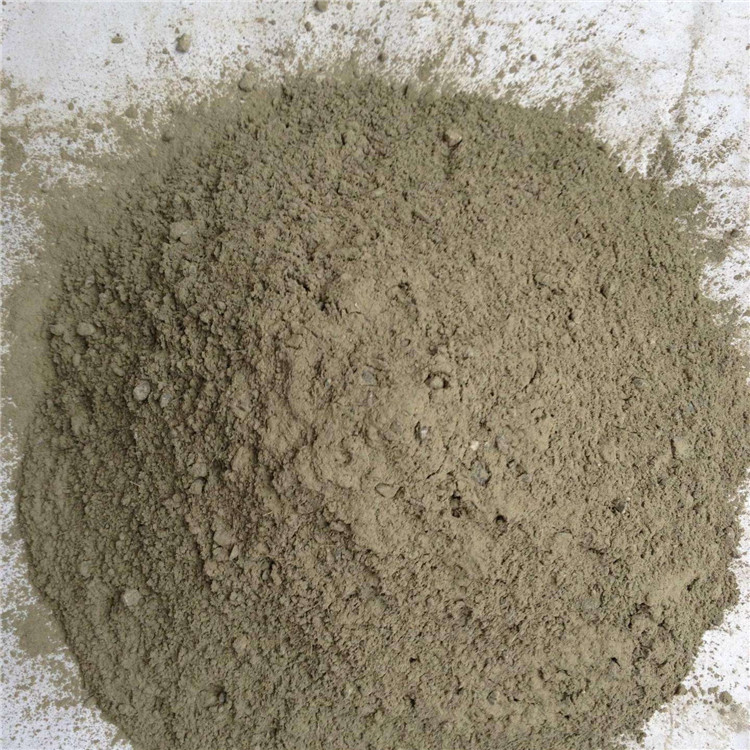

快速封锚砂浆成分

封锚砂浆由无机胶凝材料制成.细骨料.高性能外加剂与高分子有机聚合物混合而成，具有早强度.高强.无收缩.有害离子含量较低.该产品具有较高的抗渗性和抗裂性，可现场与水混合使用。施工工艺简单，可有效维护锚点内的预应力钢筋。本产品能与附近混凝土牢固结合，不开裂，避免预应力钢筋腐蚀，可显著提高锚固混凝土的耐久性。

二.产品优势

1.极高强度，微膨胀，无收缩。

2.粘结性好，粘结强度高。

3.耐久性好，耐寒.抗渗。耐腐蚀性好。

4.使用方便，施工简单。

三.适用范围

板式无砟轨道混凝土轨道板.桥梁预应力钢筋的锚固填充压力。预应力钢筋张拉工作完成后，用高韧性混合砂浆密封已被卡住的钢绞线锚固件。达到一定强度后，开始将管道灌浆材料注入预应力孔内压力（注意孔内气体尽量排出）。水泥浆达到一定强度后，可切断部分暴露的钢绞线，并将钢筋绑扎在锚固部分.安装模板，将锚具包裹在混凝土中。

四.施工说明

1.根据厂家推荐用水封锚砂浆水料比，建议水灰比0.08.

2.锚固砂浆采用强制搅拌机搅拌，搅拌机转速不应低于180r/min.

3.封锚砂浆填充前，应清理锚点，不得有油渍.浮浆(尘).杂物和积水。

4.本产品的填充应分层填充，一次完成。一个孔的灌注时间不应超过3个min;

5.封锚砂浆应分层填充，用空气锤振动砂浆，频率不低于10000Hz,振捣力不小于6kg振动频率不得少于3次，每次不得少于20次s.

6.封锚砂浆填压过程中，搅拌好的封锚砂浆应在40分钟内完成，砂浆可进行二次搅拌，但禁止二次加水。

7.封锚砂浆填压时的工作温度应为5-35℃，平均昼夜温度小于5℃或最低温度小于0℃应采取不少于24小时的保温措施。确保阳光直射.雨.在雪和大风环境中进行封锚工作。

8.在封锚砂浆填压过程中，应随机取样1d.7d和28d对于抗拉强度试样，试样应采用与封锚砂浆相同的成型标准。试样成型后，应进行标准维护
