丙烯酸酯共聚乳胶砂浆

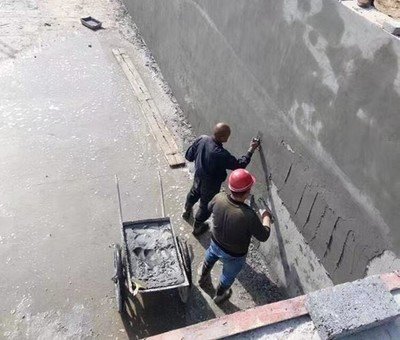

适用范围

1.工业建筑内墙、外墙、混凝土、地下室、水池、水塔、异性屋顶、隧道、卫生间、大坝等防潮、防腐、防渗、防潮、漏水修复工程。

2、人防、地下工程、水利电工程的防潮、防腐、粘结、加固、防水防腐衬砌。

3、地下室内墙、卫浴间、大坝防渗面板、方式、渡槽、路面、路面游泳池、供应池、化学耐腐蚀、耐腐蚀储存等。

4.也可用于混凝土蓄水池的防潮、防渗、防腐。同时，在碱厂结晶和母液清洗池中，本产品在蒸馏塔内壁选用时具有良好的防腐防潮效果。

丙乳砂浆与普通砂浆的比较

与普通砂浆相比，丙乳砂浆具有1~3倍的极限拉伸率，抗压强度提高1~3倍.35～1.5倍，抗拉弹模减少，收缩小，抗裂性明显提高，与混凝土表面、老砂浆、钢板的粘结强度提高4倍左右，2天吸水性降低10倍，抗渗性提高1.5倍，抗氯离子渗透性提高8倍左右。使用寿命基本相同，基本无害，施工方便，成本低，密封效果好。

丙乳砂浆和普通砂浆的性能参数较高

普通砂浆丙乳砂浆试验方法

1抗拉强度（MPa）5044.2

2抗压强度（MPa）5.57.6

3抗折强度（MPa）10.716.9

极限引伸率(10-6)228558~9000.

5抗拉弹性模具(104)MPa）2.61.65

127156收缩变形

7与老砂浆粘结强度（MPa）1.48.0

与钢板粘结强度（MPa）00.9～1.6

9渗漏高度（mm）90351.5MPa水压，恒压24h

10%磨损百分比(%).383.双圆柱圆盘耐磨机

高层快速碳化（mm）3.60.20天20日浓度碳化20天

12盐浸入水中后，氯离子渗入高层（mm）﹥201.0

13碳化强度损失1314碳弧灯全气候老化2160h

122天吸水性(120).8

15抗冻性/﹥300快冻循环

注：试验样品的灰砂比为1:1，水灰比相同；丙乳砂浆的丙乳掺量为水泥重量的30%。

丙乳砂浆的配合比和原料的使用
