大孔隙灌入式复合沥青抗车辙路面

地面抗车辙灌浆材料，大孔隙沥青混凝土，由优质专用水泥制成.特殊可再分散乳胶粉.活力粉料.高效减水剂.混凝剂，消泡剂.加入多种高分子聚合物改性的单组分特种工程材料，与水混合，填充在半软地面大间隙排水混合物中，注意力高.低收缩.高强快硬.具有优异性能的灌浆材料，如耐磨、抗裂等。

半软抗车辙地面专用灌浆材料应用指南

(1)半软抗车辙地面专用灌浆材料施工工艺

铺设沥青混凝土的大间隙→半软抗车辙地面专用灌浆材料→半软抗车辙地面专用灌浆材料→养生→开放交通

(2)半软抗车辙地面专用灌浆材料施工要点

1.铺设大缝隙沥青混凝土

大间隙沥青混凝土搅拌：选择间歇性搅拌设备或连续滚筒搅拌设备搅拌大爆炸沥青混凝土，严格控制排水量.搅拌时间和搅拌温度。过多的排水量会严重损害灌浆材料的灌注质量。

大缝隙沥青混凝土运输：选用自卸车运输。

铺设大缝隙沥青混凝土：基层应整平.坚实.洁净.干燥、标高、横坡符合设计要求。铺设应均匀。.没有离析现象。

大间隙沥青混凝土的轧制：采用低吨双钢轮压路机，橡胶轮压路机协助轧制工具，轧制车轮应洒水。严格控制表层的平整度，避免铺装速度的变化.由于铺装速度不均匀或骨料级配异常引起的不均匀。

2.半软抗车辙地面专用灌浆材料搅拌时，应按商品要求的用水量加水。

高速制浆机造纸应采用半软性抗车辙地面专用灌浆材料(速度不小于1000转/分钟)。

应靠近半软性抗车辙路面施工现场。

半软抗车辙地面专用灌浆材料应用注意事项：

a.严格执行货物出厂通知中规定的加水量。加水量0.32±0.01.

b.加水后的泥浆时间过长，已经稠化，无法注入沥青混合物，不能二次加水混合正常使用。

c.使用高速制浆机造纸，搅拌速度不宜小于1000转/分钟，禁止添加其它材料。

3.半软抗车辙地面专用灌浆

钻芯取样测量大间隙沥青层的孔隙率，专用灌浆材料的填充率一般为90-93%，从而计算专用灌浆材料的用量(考虑5-10%的损耗)。

大间隙排水层的温度降至50以下，即可开始灌浆工作，否则，由于温度原因，灌浆流量降低过快，影响灌浆质量。

15-20需要搅拌好的灌浆材料min内部应用，防止因灌浆材料流动性降低而影响渗透效果。

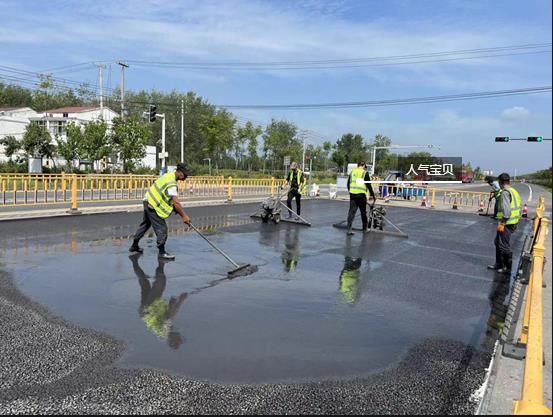

灌浆时，橡胶路耙应反复拖拉，使其自然渗透，或平板振动器辅助渗透。当地面有纵向坡度时，灌浆材料应从低到高逐渐铺设，以防止影响渗透均匀性。

去除多余料浆：渗入完成后，用路耙(或扫帚)将多余料浆挂干净，露出大间隙沥青路面不平为宜。

4.半软抗车辙地面专用灌浆材料

灌注地面专用灌浆材料24后h严禁人员践踏和车辆碾压(早强型可提前开放交通)。

工作温度超过30度，需要覆盖塑料薄膜养生。
