地聚合物水泥注浆料快凝型

一是产品优势：

1、它的网页粘接强度超过了混凝土本身的强度。

2、高强度、高韧性，其抗拉强度可达60MPa以上，断裂韧性可达普通高强混凝土的5倍左右。

3、高流动性和透水性，无离析泌水，可自流密实成型，可渗入混凝土裂缝；稳定性和可灌性强。

4、根据工程要求，可以控制浆体初凝。

5、浆料干固时无收缩状态，强度高，耐久性好，不老化，抗渗性好。

二是产品用途：

地下空鼓加灌浆。2.矿山道路地基下沉速凝

3.路基沉降效应引起的路基与底基层(垫层)固层脱空间隙，

底基层(垫层)和基层固层在接口处因行车荷载和水的用途而脱空。

面板与底层的固层脱空。

车辆荷载、半刚性基层封闭开裂引起的沥青路面反射裂缝、自由水渗入路面结构层、路基工后沉降不能引起地面同步沉降。

施工工艺：

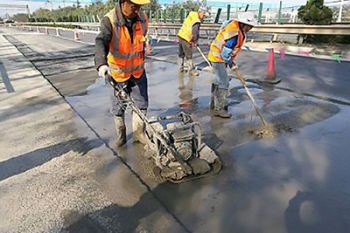

水泥路面脱空地聚合物灌浆外理

灌浆施工前，施工队伍应仔细检查施工段板底脱空的检查情况，明确板底脱空的灌浆点，标明打孔部位，封闭道路交通。

◆布孔：根据脱空检测和弯沉检测标记的检测点位置，定位每个病害部分的孔距，并用油漆标记。

◆打孔：用孔径16mm的钻头打孔，打孔深度通过水泥面板和底层，到达路床顶部(即打孔通过所有刚性结构层)。

◆清孔:及时用清洁工具清洁孔周围钻具带出的灰尘和粉末；用吹尘器或小型空气压缩机密封埋孔，吹走孔内和孔周围的灰尘。

◆造纸:聚合物灌浆材料应严格执行水灰比，进行灌浆材料的混合。本试验段聚合物灌浆混合料水灰比为0.33。造纸时，在搅拌罐中标注水位。每天施工完成后，应及时清理造纸用搅拌罐。

◆灌浆：运行灌浆设备，调节压力到设计灌浆压力(1.5)MPa)并且进行试注观察；打开灌浆泵，稳压灌浆。当灌浆压力升高超过设计灌浆压力1.5MPa时，或灌浆设备活塞停止5s以上或地面上升时，立即停止灌浆，拔出灌浆头，移至下一孔。

◆密封孔：灌浆完成后，及时用木塞密封灌浆孔，并用土工布清洗灌浆孔周围溢出的浆体。

◆维护:一般聚合物灌浆材料灌浆板块的养生时间不得少于24小时，快凝聚合物灌浆板块的养生时间不得少于4小时。保健期间禁止车辆通行。
