管道环氧沥青防腐涂料

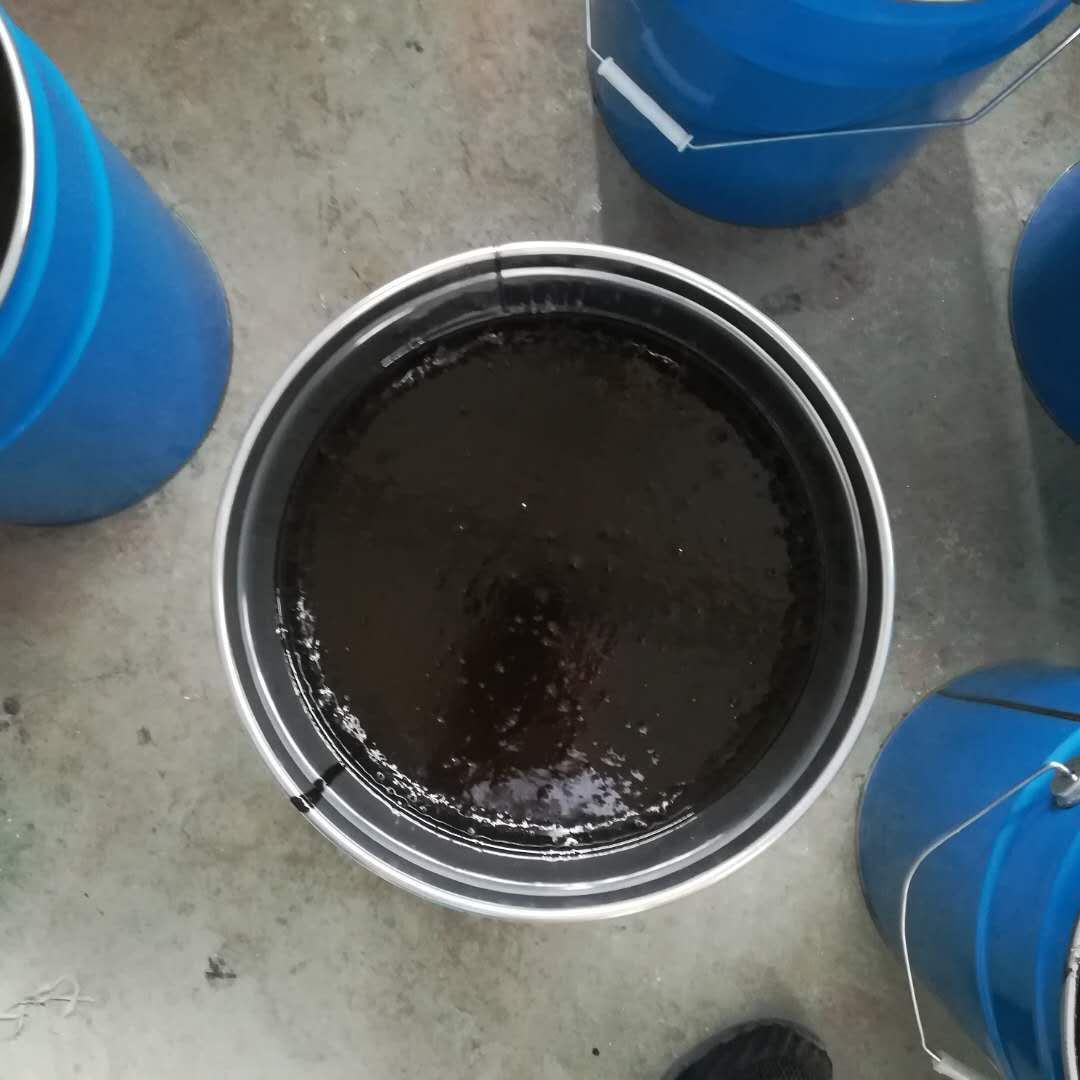

环氧煤沥青防腐材料由环氧树脂、煤焦油沥青、防锈颜料、增粘剂等添加剂组成，分为甲乙组分包装，乙组分为固化剂。

环氧煤沥青防腐材料物理性能好，附着力强，漆层坚固，耐腐蚀性能优异。常用于钢结构、化工厂、污水处理池、冶炼厂的埋地管道和钢制储罐，常用于永久或部分浸泡在水中；铺设水泥结构、煤气柜内腔、底板、底盘、水泥构件、煤矿矿井支架、矿山矿井设备及海洋港口设备、木制品、水下结构、港口钢栏、供热管网、供水管道、气道管道、冷却水、石油管道等。

环氧煤沥青防腐材料施工程序

01面漆施工

1、管道表面处理合格后，应尽早涂底漆。如果空气湿度过高，必须立即涂底漆。

2、涂装要求涂装均匀，无漏涂，无气泡，无凝块，干膜厚度不小于25。μm.

02涂上面漆和玻璃布

普通:面漆干燥固化后，干燥固化前涂抹第一层面漆，固化前涂抹后涂抹一层，直至要求层数和厚度。如果间隔太长，前面的油漆已经完全干燥固化，涂抹后的油漆应用砂纸或轻微喷砂。

提升防腐层:第一层油漆干燥后，干燥固化前涂上第二层油漆，然后用玻璃布包裹。玻璃布应收紧，表面干燥整齐，无褶皱，包装压边宽度为20-25毫米，布头搭接长度为100-150毫米。.玻璃布盘绕后立即涂上第三层涂料，规定涂料量为圆润，玻璃布的所有纱布应填满涂料。第三层涂料经过实际工作后，涂上第四层涂料。

针对特殊升级防腐层:首先按照本方案进行升级施工，第三层涂料干燥后，涂上第四层涂料，及时盘绕第二层玻璃布，涂上第五层涂料，或者用面漆包裹第二层玻璃布。当它实际上干燥时，涂上最后一层涂料。

涂层好的防腐层，当然要静置干固。

03防腐蚀层的干燥检查

干燥固化-手指轻轻按压防腐层不粘手或发粘，但无漆粘手；

实干-手指用力推防腐层不动；

干燥-指甲用力刻防腐层无痕迹。
