双组份修补砂浆什么意思

一、简述

聚合物修补砂浆是由聚合物乳液和砂浆粉末组成的双组分产品。聚合物乳液也可用作混凝土界面剂，以提高修补砂浆与混凝土之间的附着力。

第二，产品优势

①良好的粘结力能和低缩水率，保证了型聚合物修补砂浆与混凝土的粘结水平，不开裂，不脱落；

②柔韧性好；

③强度高，适用于某些结构的修复；

④混凝土中的钢筋具有优异的耐水性，维修后的钢筋不受腐蚀，提高了抗碳化、抗氯离子腐蚀能力；

⑤施工简便。

施工技术四、施工技术

①基面解决

坚固的基础表面是良好粘合的基本条件。消除待修复表面的残留物、油脂、污渍、油性物质等。，消除松散的混凝土层，直到混凝土的坚硬基质部分暴露出来，从而保证砂浆与混凝土表面的粘接强度。

对光滑部位进行凿毛处理。对于表面浮浆，应使用手持式抛光机进行表面处理，抛光浮浆。当基层表面没有清洗干净时，很容易造成空鼓或脱落，或者聚合物修补砂浆粘合脱落混凝土基层的外皮。

②配合比

乳液：砂浆＝(15-20)：100.根据需要修复部位(平面、侧面或底边等)。)，并根据需要调整到合适的粘度。正常情况下，乳液:粉剂=1：5.

如果修补面积较大且厚度超过4cm，建议加入一定的5-10mm小碎石，比例为小碎石：修补砂浆1：1到1：2中间。

③拌和

一般情况下，部分小规模的修复应采用铲刀或刮尺搅拌。电动搅拌器或砂浆搅拌机可用于大范围的修复。

将乳液倒入搅拌容器中，搅拌1分钟；

将粉末计量好的粉末倒入容器中，低速或中速搅拌均匀成粘稠的泥状，搅拌时间2-3分钟；

C配置好的材料**在凝结结束前完全应用，一般不能超过30分钟。

④修复施工

清洗后的混凝土表面粉刷溶剂A1～两次，溶剂表面接触干燥后即可施工修补砂浆；

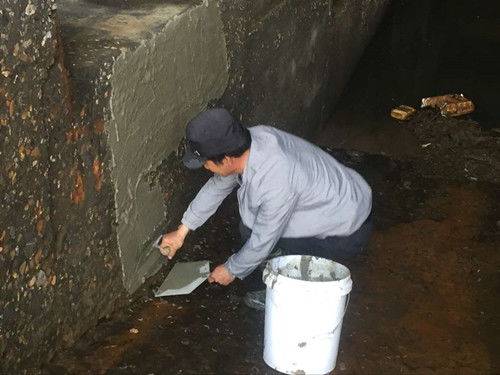

将搅拌均匀的料浆撒在必须修复的地方，应分层修复几次，用抹刀平整、敲打、擦光；

C修复面周围应凿有总宽度不小于2cm、深度不小于2cm的槽，以保证修补砂浆与原混凝土表面的良好粘结；

大规模浇筑时，最适合振捣器进行振捣；小面积时，可用刮尺或其他工具夯实。

E进行大面积修复时，可提前设置小切缝，砂浆终凝1-2小时后，可使用修补砂浆添加切缝。

由于砂浆硬化较快，所以**尽快将砂浆用完，终凝后的砂浆不能再换；
