支座灌浆料养护时间

实验步骤和方法

易达恒联

1、流动度

1.1、根据实验环境和技术规定：

1.1.1、按照GB/T50448里的要求进行流动。

1.1.2、根据JGJ63-1989的需要，支座砂浆的水比为0.13-0.15(推荐使用0.15水比)

1.1.3、一般情况下，实验室试验标准应符合GB/T17671的规定：温度20℃。±2℃，50%-90%的空气湿度。

1.1.4、在要求环境实验室中，实验用品至少放置在24小时内。.

1.2、实验流程：

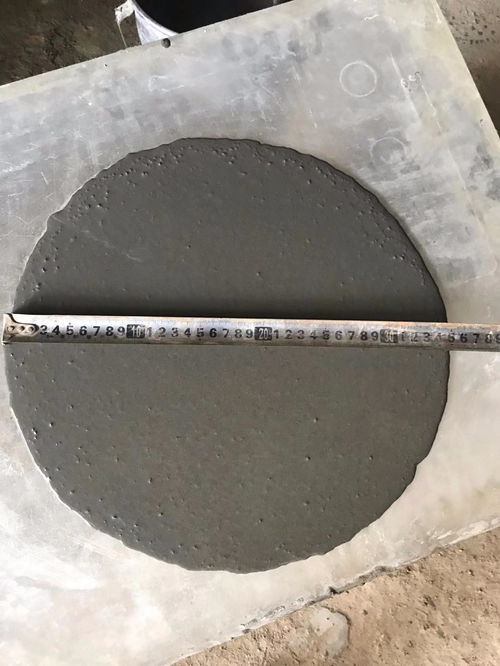

1.2.1、以3000克支座砂浆混合为例，选择行星水泥砂搅拌机进行搅拌。搅拌机应满足JC/T681-2005的要求。在搅拌锅中加入450克水，然后倒入3000克支座砂浆干料，立即启动搅拌机，使用自动搅拌(搅拌机首先慢慢搅拌120秒，然后快速搅拌60秒，然后慢慢搅拌60秒，累计搅拌时间为240秒)。×600毫米)注意:表面潮湿，没有明水。将圆锥模放在金属板上，用毛巾盖住磨具。搅拌后，立即将支座砂浆倒入模具中，直接提到磨具。等待30秒后，材料浆在重力作用下自由流动，测量支座砂浆的原始流动性。半小时的测试方法与第一次测试相同。

2、泌水率：

2.1、根据泌水技术

2.1.1、按照GB/T50080的规定进行泌水率试验。

2.2、泌水实验步骤：

2.2.1采用2L容积筒，孔径和高度相等，有盖。将搅拌好的支座砂浆倒入容积筒后，开始测试泌水率，初凝后停止测试。在实验过程中，安装桥梁支座砂浆时，不应振动或插入容积筒。

3、抗拉强度及抗折强度：

3.1、抗拉强度和抗折强度技术依据：

3.1.1、根据GB/T17671-1999《水泥胶砂强度检测方法(ISO法)》，进行抗拉强度和抗折强度检测。

3.2实验过程：

3.2.1、按0.15水胶比搅拌支座砂浆，将搅拌好的支座砂浆倒入(40毫米)×40mm×160毫米)棱柱试验模具中不振动，2小时抗拉强度应在实验前5分钟内拆除。拆卸后，应立即按规定进行强度试验。8小时抗拉强度和抗折强度试验块应在实验前10分钟内拆卸。拆卸后，应立即按规定进行强度试验，剩余试验块应放置在标准维护箱中进行维护。到了年龄，取下实验的其他性能指标。

3.3实验室要求：

3.3.1、试验块成形实验室的温度应保持在20℃。±2℃，空气湿度不低于50%。

3.3.2、带模保养的试块保养箱或雾室温度保持在20℃。±1℃，空气湿度不低于90℃％。

3.3.3、水面温度应该在20℃以下进行试块保养。±1℃范围内。

实验室的空气温度、空气湿度和维修池的水温应每天记录一次。

3.3.4、保养箱或雾室的温度和空气湿度至少每4小时记录一次。在自动控制的情况下，记录频率可以降低到每天记录两次。在温度给定范围内，控制设定的温度应该是该类别的中值。

4、28d随意膨胀率

4.1、随机膨胀技术依据：

4.1.1、在JC/T453-1992自应力水泥物理检测方法中，随机膨胀率试验方法进行随机膨胀。

4.2、支座砂浆膨胀率检测样品的出模及维护要求：

4.2.1、早强一型和早强二型桥梁支座砂浆材料样品成型后，将样品带模放入标准条件下保养12小时出模，并及时测量原始长度，然后放入水中保养至28天，测量时间从测量样品原始长度开始。

4.2.2、通用桥梁支座灌浆材料样品成型后，将样品带模放入标准条件下，保养24小时模具，测量原始长度，重新放入水中保养28天。测量时间从测量样品的原始长度开始。

4.3、膨胀率测量

4.3.1、年龄为28天，试块应按一定方向检测。测量前，应将试块测量钉头擦拭干净。测量值应记录在0.001毫米。每次测量长度后，应使用标准杆校正百分表零点。如果发现百分表零点与1格以上有关，则应再次测量整批试块的长度。

4.3.2选值

随机膨胀率用三个试块测量值的平均值来描述，当三个值含有超过平均值时。±10%的应该删除，剩下的一个标值是平均的，如果没有足够的两个标值，应该再次进行实验。

照片
