无收缩灌浆料施工说明

高强无收缩灌浆料是以高强材料为骨料，水泥为粘结剂，加入其他具有高流动性、微膨胀和抗离析的物质制成。施工现场加入一定量的水，搅拌均匀后即可使用。主要用于设备基础二次灌浆、梁板柱加固、路面抢修工程。

产品特性

1.早强高强:1-3天抗压强度可达30-50Mpa以上。

2.高重力流:能填满所有缝隙，满足设备二次灌浆的要求。

3.微膨胀性:保证设备与基础紧密接触，二次灌浆后无收缩。结合强度高，与圆钢的握持力不小于6Mpa。

4.可在冬季施工:在-10℃时允许室外施工。

5.耐久性强:本品为无机胶凝材料，使用寿命比基础混凝土长。经过百万次疲劳试验，50次冻融循环强度无明显变化。在机油中浸泡30天后，强度明显提高。

产品用途

1.适用于机器底座、地脚螺栓及其他设备基础的灌浆。

2.建筑物的梁、板、柱、基础、楼板、道路的加固、抢修和补强。

3.可以进行地脚螺栓和钢筋的锚固以及结构加固。

4.地铁、隧道、地下工程等的预埋施工缝。

5.以及钢结构(轨道、钢架、钢柱等)的二次灌浆。)与基础固定连接。

施工程序

1.准备搅拌机、灌浆设备、模板和养护物品，清理灌浆空间，提前湿润混凝土表面。

2、对于模板和水泥(砂)浆，用塑料胶带密封模板接缝以保证不漏水、不漏浆。

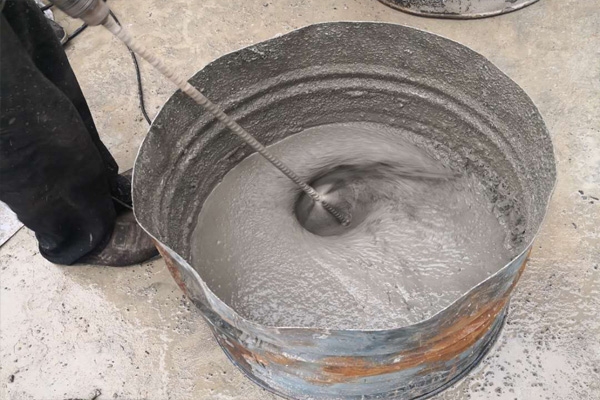

3.按灌浆材料重量的12-15%加水搅拌(机械搅拌2-3分钟，人工搅拌5分钟以上)。

4.将搅拌均匀的灌浆材料从一个方向倒入灌浆位置。必要时可用竹或钢进行导流，模板可适当振动或敲击。

5、施工完成后应立即用塑料薄膜覆盖并加盖草帘或被子湿润养护3-7天。

6.工作温度为-10℃至40℃。严禁在灌浆材料中掺入任何外加剂或外来掺合料。

施工维护

常温固化

1.灌浆前，日平均温度不应低于5℃。灌浆结束后，外露部分应及时喷洒固化剂或覆盖塑料薄膜，并用湿草袋覆盖保持湿润。用塑料薄膜覆盖时，水泥基灌浆材料的外露表面应覆盖严密，塑料薄膜内应有冷凝水。灌浆材料表面浇水不方便，可喷洒固化剂。

2.灌浆材料应保持湿润状态，养护时间不得少于7d。

3.使用速凝快硬水泥基灌浆材料时，应按产品要求的方法实施养护措施。

高温固化

1.灌浆前24小时应采取措施，防止灌浆现场受到阳光直射或其他热辐射。

2.采取适当的降温措施，与水泥基灌浆材料接触的混凝土基础和设备底板的温度不得高于35℃。

3.水泥浆入模温度不应大于30℃。

4.灌浆后应及时采取保湿和养护措施。

冬季维护

1.冬季施工时，当工程对强度增长无特殊要求时，灌浆后的外露部分应及时用塑料薄膜覆盖并覆盖保温材料。初始固化温度不应低于5℃。负温养护时不要浇水。

2.拆模后，水泥基灌浆材料表面温度与环境温度之差大于20℃，应采用保温材料进行保护。

3.如果环境温度低于水泥基灌浆材料要求的最低施工温度或需要加速强度增长，可采用人工加热养护；养护措施应符合现行国家标准《建筑工程冬季施工规范》JGJ104的有关规定。
