水泥基风电灌浆料

风电专用高强度无收缩灌浆材料是一种基于密切沉积设计概论的超高性能水泥基灌浆材料。它以精密高强度骨料为石材，以水泥和高性能粉末为原料。它具有流通性大、早强度高、强度高、无收缩、操作时间长、耐久性高、抗疲劳性高等特点。

应用领域

01

陆地、海上风电场风机(单桩过渡段、基本导管架)、灌浆和校正升压站等基础。

02

高强度、高耐久性标准的设备基础安装工程。

03

用于铁路、客运专线、高速公路等支撑灌浆。

产品优势

1

流动性好，需要灌浆间隙才能有效补充。

2

可操作时间可延长至4小时。

3

极高平均抗拉强度、极高弹性模具和高抗疲劳性。

4

附着力高，无收缩，微澎湃。

5

耐腐蚀性好，耐冲洗性好，耐久性好。

6

降低安装操作，降低装配成本。

1、施工准备

1)施工现场质量管理应有明确的施工技术标准、完善的质量管理体系、施工质量控制和质量检验体系。灌浆前应有施工组织计划或施工技术计划，并经核实批准。

2)灌浆施工前应准备搅拌设备、灌浆设备、模板和维护物品。

3)模板支护除符合现行国家标准《混凝土结构工程施工质量验收标准GB50204》的有关规定外，还应符合以下规定:

4)二次灌浆时，模板与设备底座周围的水平距离应保持在100mm左右；模板顶部标高不得小于设备底座上表面50mm；

5)钢筋混凝土改造加固时，模板支护应留有足够的灌浆孔和排气孔。灌浆孔直径不小于50mm，间隔不超过1000mm，灌浆孔和排气孔应高于孔**50mm.

2、拌和

1)混合水泥基灌浆材料时，应按商品标准的需水量放水。

2)水泥基灌浆材料应机械搅拌。搅拌时，应加入2/3水搅拌合同3分钟，然后加入剩余水搅拌，直至对称。如果制造商对产品有实际的搅拌规定，应按照其标准进行搅拌。

3)混合地址应靠近灌浆地址。

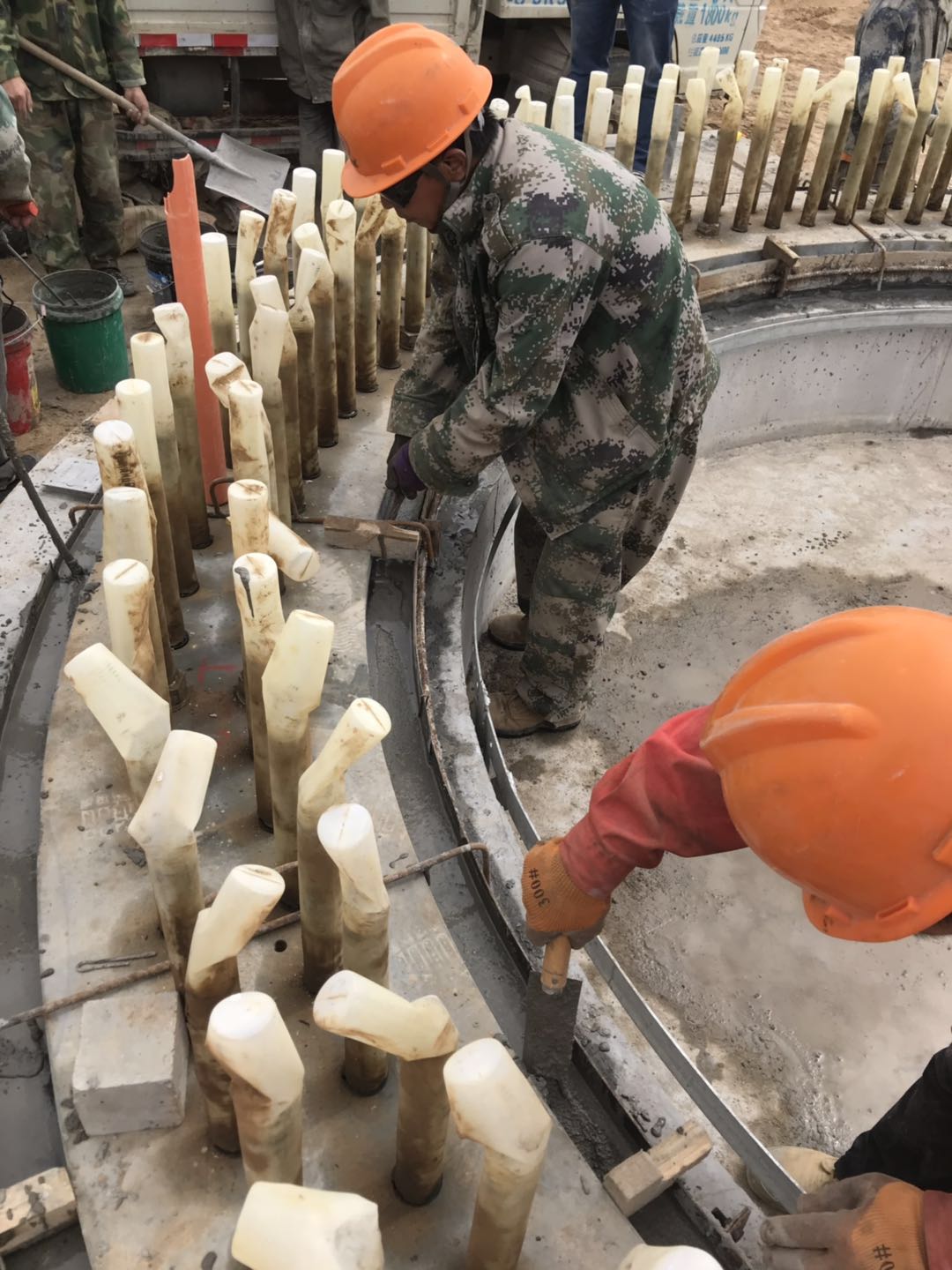

3、锚固地脚螺钉灌浆

1)锚固地脚螺钉施工技术应满足附件B的要求。

2)地脚螺钉成桩时，螺栓孔的水平误差不大于5mm，垂直偏差不大于5mm°。螺栓孔壁应粗糙，孔内应清洗干净，无灰层、油渍等杂质，灌浆前用水浸泡8~12h，消除孔内储存的水。当环境温度小于5℃时，应采取措施加热，温度应保持在10℃以上。

3)注浆前应清除地脚螺钉表面的油渍和锈迹。

4）将混合好的水泥基灌浆材料倒入螺栓孔中，螺栓位置可根据需要进行调整。灌浆过程中禁止振动，应适当插入。灌浆完成后，螺栓不得再次调整。

5)孔内灌浆层上表面应小于基础混凝土表面50mm。
