不发火水泥砂浆的原资料组成局部
砂子采用白云石，此砂子与金属物体（铁，铜，）等坚硬的物体摩擦不会产生火花
水泥采用特种不发火水泥，标号42.5R以上的
特种不发火耐磨骨料（金属骨料）
以上是不发火水泥砂浆的主要组成成分，另有特殊的外加剂保证砂浆的强度，抗裂性，无收缩，抗折性等
不发火水泥砂浆地坪特性
施工后金属物体与空中摩擦不产生火花
强度高，耐磨系数高，无收缩，抗裂性高，与混凝土分离好
不发火水泥砂浆施工计划

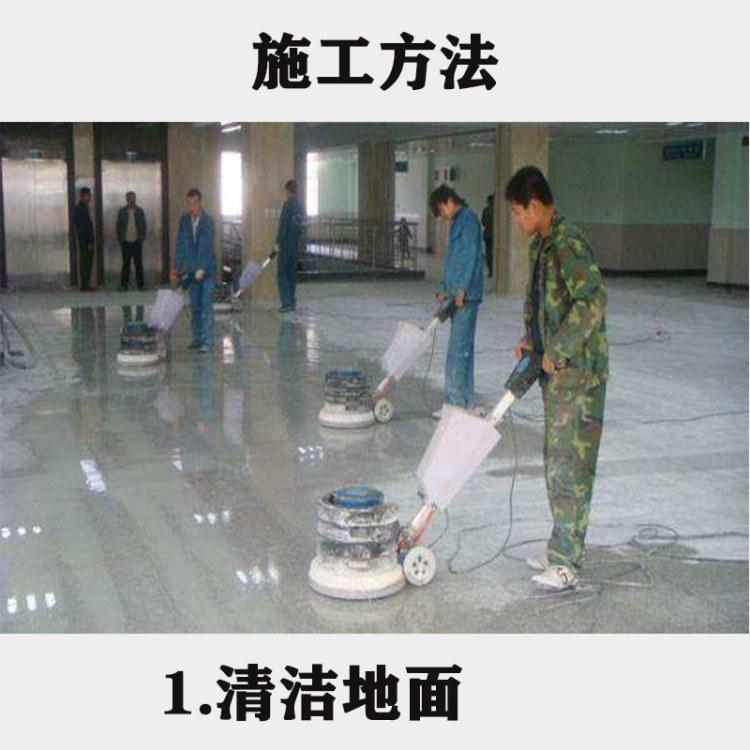

首先把基层混凝土空中处置好，不能有土等，清算终了后，运用高压水枪冲洗，施工前提早一天养护基层混凝土，保证施工的时分有足够的水分，找标高 弹线，也可直接砂浆。搅拌砂浆，依照北京顺建兴业工程技术有限公司提供的水灰比搅拌不发火水泥砂浆，摸灰浆（保证混凝土面与砂浆面的分离更稳定），依据施工现场调和砂浆的水灰比，怎样施工便当可增大或减小水，铺水泥砂浆面层，后运用抹子找平。之后运用铁抹子一次压光，二次压光，三次压光之后，养护，养护周期为7天（基本施工现场也可养护3天即可，一天养护2次）。
混凝土地台施工准备
设置模板——模板设置应平整、稳固。
按地台设计标高设置模板（以钢模板为宜），并涂敷模板油。同时，建议柱子周围设置菱形模板。用水平仪随时检测模板标高，对倾向处运用锲形块调整。
2、混凝土浇筑
混凝土浇筑恳求在一个区域内（1000M2左右 ）要分仓按序一次浇筑完成，可同时中止几个区域的浇筑。不同颜色的空中施工时混凝土也要分开浇注。
建议混凝土满足以下条件
混凝土强度不低于C25，尽可能小的水灰比。现场搅拌混凝土的塌落度控制在3—4cm商品混凝土的塌落度控制在12—14cm若天气气温较高，建议运用缓凝剂。若是细石混凝土，最大碎石直径不超越10mm为宜。振捣——运用插入式振捣棒战争板式振捣器振捣作业。混凝土振捣后运用水平仪检测模板水平情况，对倾向部位中止调整。
地台水平——运用较重的钢制长辊（钢辊应宽于模板宽度0.5m以上）多次反复滚压地台，作出地台水平。滚压地台时应除尽钢模上之异物。在无法运用钢辊的部位，应采用典范刮作出地台水平。地台的水平应有水平仪检测确认。
3、混凝土浇注量
为保证质量和跟上进度，混凝土的浇注量控制在双方协商好的数量以下，并建议在施工开端第一天是混凝土浇注量控制在较小面积，以便双方配合。
4、不发火（防爆）地坪材料施工方案
原材料中发火物质的控制：
一切原材料的储运及运输施工过程中都应该严禁混入在磨檫碰撞中易产生火花的物质（如各种金属及其它种类的石子）。
在原料入搅拌机前，一切原料最好再中止一次吸铁检查，特别是水泥，由于水泥中常常有可能在粉磨时混入一些球磨机研磨体的碎片和铁屑。严厉计量以确保配方的准确性。搅拌应尽量均匀。针对不发火（防爆）地坪成层分布的构造的特性，搅拌时应采用两组小推车上料，两组机动翻斗车运料，两台搅拌机搅拌。不发火（防爆）地坪人工找平工具未清洗不得运用。用于面层的磨盘、滚筒也必需清洗干净前方可用于不发火（防爆）地坪面层的找平、提浆工序。经过采取上述措施，避免了人为构成的材料混杂对面层的不发火性能的影响。
不发火（防爆）地坪施工时材料应一次性浇筑。第一步用刮尺把材料大约刮平，第二步用机械圆盘抹平机中止粗光抹平，纵横抹光三次以上。第二步先用同样的方法中止粗磨运用机器中止大面积粗磨，粗磨后应用机器抹刀中止精光，精光工序至少三次以上。
5、检查与验收
1、检查
检查以下项目，当遇有障碍时，应与专管人员协商并提出对策表面加工情况，有无剥落、损伤。
2、不发火（防爆）地坪验收
不发火（防爆）地坪应在完工10天后中止。不发火实验方法为：在完好黑暗的条件下，用直径120mm、转速为1520r/min的电动砂轮在混凝土表面分区中止摩擦实验，普通为100m2取一处实验（如缺乏100m2也至少应取一处），实验处范围30cm╳30cm，每次每处磨掉2—3mm，如无火花呈现，即可视为合格。
